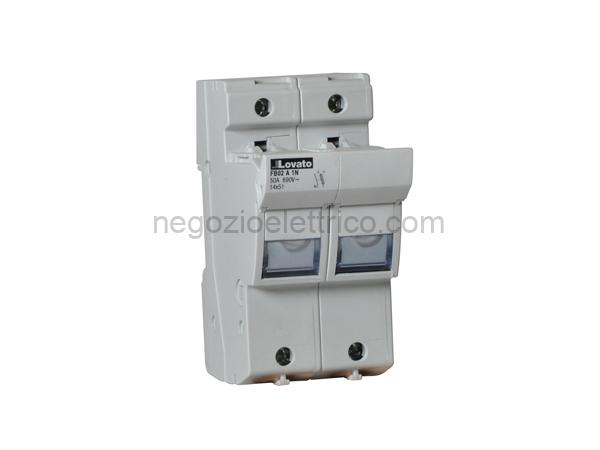

LOVFB02A1N portafusibili sezionabili 1p+n 14×51

Descrizione

Scheda Tecnica
Denominazione del prodotto FB
Tipo Fuse holder
Numero di moduli DIN 3
Tipo di tensione di funzionamento AC
Caratteristiche elettriche
Categoria di utilizzazione AC22B 500V – AC21B 690V
Coefficiente di declassamento della corrente nominale In in funzione della
temperatura
20C 1
30C 0.95
40C 0.9
50C 0.8
60C 0.7
70C 0.5
Coefficiente di declassamento della corrente nominale In per portafusibili
affiancati (poli)
1-4 1
5-6 0.8
7-9 0.7
10 0.6
Corrente nominale (In) A 50
Condizioni ambientali
Temperatura di impiego
min C-20
max C70
Temperatura di stoccaggio
min C-40
max C80
Altitudine massima m 3000
Caratteristiche meccaniche
Posizione di montaggio
Normale Piano verticale
Ammessa Qualsiasi
Fissaggio Guida DIN 35mm
Coppia di serraggio terminali
max Nm 3
max Ibin 2.2
Sezione dei conduttori
Flessibili max (IEC) mm25
flessibili max (AWG/kcmil) 6
Rigidi max (IEC) mm35
rigidi max (AWG/kcmil) 8
Peso prodotto g 237
Tolleranze e protezioni
Grado di protezione IP frontale IP20
Classificazione ETIM
ETIM 8.0 EC002705 – Supporto per fusibile
cilindrico
