Descrizione
Scheda Tecnica

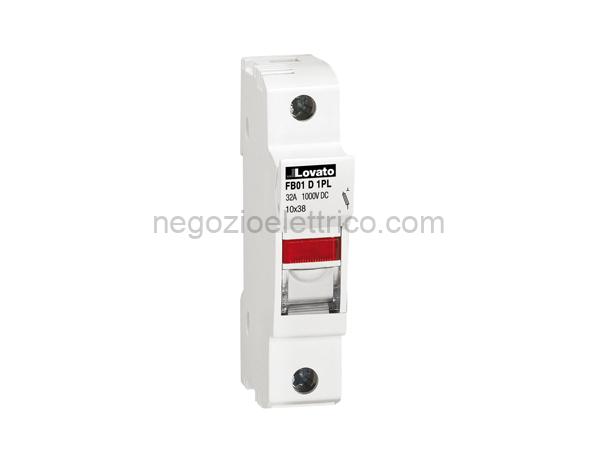

Denominazione del prodotto Portafusibili
Tipo FB
Numero di moduli DIN 1
Tipo di tensione di funzionamento DC
Caratteristiche elettriche
Categoria di utilizzazione DC20B 1000VDC
Coefficiente di declassamento della corrente nominale In in funzione della
temperatura
20C 1
30C 0.95
40C 0.9
50C 0.8
60C 0.7
70C 0.5
Coefficiente di declassamento della corrente nominale In per portafusibili
affiancati (poli)
1-4 1
5-6 0.8
7-9 0.7
10 0.6
Corrente nominale (In) A 32
Condizioni ambientali
Temperatura di impiego
min C-20
max C+70
Temperatura di stoccaggio
min C-40
max C+80
Altitudine massima m 3000
Caratteristiche meccaniche
Posizione di montaggio
Normale Piano verticale
Ammessa Qualsiasi
Fissaggio Guida DIN 35mm
Coppia di serraggio terminali
max Nm 2.5
max Ibin 22
Sezione dei conduttori
Flessibili max (IEC) mm16
flessibili max (AWG/kcmil) 8
Rigidi max (IEC) mm16
rigidi max (AWG/kcmil) 8
Peso prodotto g 65
Tolleranze e protezioni
Grado di protezione IP frontale IP20
Classificazione ETIM
ETIM 8.0 EC002705 – Supporto per fusibile
cilindrico
