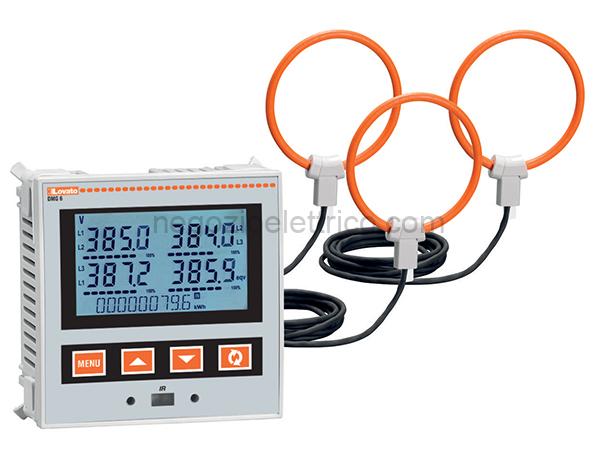

LOVDMG611R0500 multim 96×96 rs485+rogowski 500a d50mm

Descrizione

Scheda Tecnica
Denominazione del prodotto Multimetri LCD rasato. espandibile
Tipo DMG611
Tipo Trifase + neutro
Alimentazione ausiliaria Us
Tensione nominale ausiliaria AC VAC 100440
Tensione nominale ausiliaria DC VDC 120250
Limiti di funzionamento tensione ausiliaria
AC
min VAC 90
max VAC 484
DC
min VDC 93.5
max VDC 300
Frequenza di impiego
min Hz 45
max Hz 66
Potenza assorbita
max VA 9.5
Potenza massima dissipata W 3.5
Ingressi di misura della tensione
Tensione nominale (Ue)
fase-fase VAC 600
fase-neutro VAC 300
Campo di misura
fase-fase VAC 50720
fase-neutro VAC 30360
Ingessi di misura della tensione Frequenza di impiego
min Hz 45
max Hz 66
Metodo misura ingressi di tensione True RMS
Modalit di inserzione Linee monofase, bifase, trifase e
trifase bilanciata
Ingressi di corrente
Corrente nominale (Ie) A 1A/5A
Inserzione con bobine di Rogowski A 206300
Campo di misura 0.011.2 / 0.016
Metodo misura TRMS
Sovraccaricabilit +20% Ie da TA esterno con secondario
5A
Limite termico di breve durata A 50A per 1s
Accuratezza
Condizioni di misura (T +23C 1C / Umidit rel. 45 15% R.H.)
tensione di fase 0.5%
tensione concatenata 0.5%
corrente 0.5%
frequenza 0.05%
potenza attiva 0.5%
energia attiva Classe 1 (IEC/EN 62053-21)
energia reattiva Classe 2 (IEC/EN 62053-23)
Isolamenti
Tensione nominale di isolamento IEC/ V 600
EN
Tensione nominale di tenuta ad kV 9.5
impulso (Uimp)
Tensione di tenuta alla frequenza di kV 5.2
esercizio
Caratteristiche meccaniche
Tipo custodia Poliammide
Attacchi tipo Estraibili
Sezione conduttori
min mm0.2
max mm2.5
min AWG 24
max AWG 12
Coppia di serraggio (Max)
Nm 0.5
lbin 4.5
Fissaggio Ad incasso
Peso prodotto g 350
Condizioni ambientali
Temperatura
Temperatura di impiego
min C-20
max C+60
Temperatura di stoccaggio
min C-30
max C+80
Umidit relativa % <90 Grado di inquinamento massimo 2 Grado di protezione IP54 Classificazione ETIM ETIM 8.0 EC002301 - Strumento di misura multifunzione
