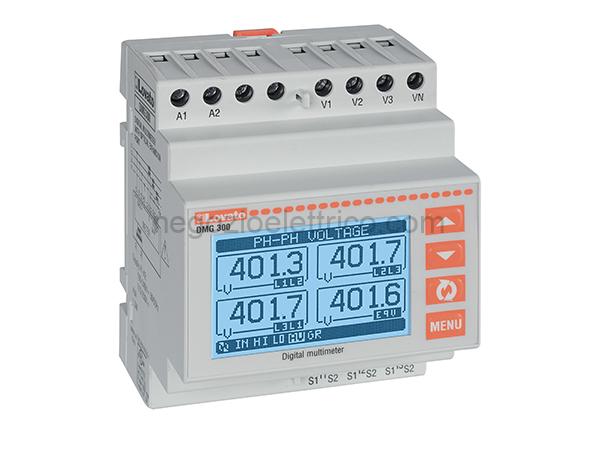

LOVDMG300 multimetro digitale modulare

Descrizione

Scheda Tecnica
Denominazione del prodotto Multimetri LCD modulari. Espandibili
Tipo DMG300
Tipo Trifase + neutro
Numero di moduli DIN 4
Alimentazione ausiliaria Us
Tensione nominale ausiliaria AC VAC 100240
Tensione nominale ausiliaria DC VDC 110250
Limiti di funzionamento tensione ausiliaria
AC
min VAC 85
max VAC 264
DC
min VDC 93.5
max VDC 300
Frequenza di impiego
min Hz 45
max Hz 66
Potenza assorbita
max VA 3.2
Potenza massima dissipata W 1.3
Ingressi di misura della tensione
Tensione nominale (Ue)
fase-fase VAC 690
fase-neutro VAC 400
Campo di misura
fase-fase VAC 20830
fase-neutro VAC 10480
Ingessi di misura della tensione Frequenza di impiego
min Hz 45
max Hz 66
Metodo misura ingressi di tensione True RMS
Single. two. three-phase with or
Modalit di inserzione without neutral. balanced three-
phase systems
Ingressi di corrente
Corrente nominale (Ie) A 1 / 5
Campo di misura 0.011.2 / 0.016
Metodo misura TRMS
Sovraccaricabilit +20% Ie da TA esterno con secondario
5A
Limite termico di breve durata A 50A per 1s
Accuratezza
Condizioni di misura (T +23C 1C / Umidit rel. 45 15% R.H.)
tensione di fase 0.5%
tensione concatenata 0.5%
corrente 0.5%
frequenza 0.05%
potenza attiva 1%
energia attiva Classe 1 (IEC/EN 62053-21)
energia reattiva Classe 2 (IEC/EN 62053-23)
Isolamenti
Tensione nominale di isolamento IEC/ V 690
EN
Tensione nominale di tenuta ad kV 9.5
impulso (Uimp)
Tensione di tenuta alla frequenza di kV 5.2
esercizio
Caratteristiche meccaniche
Tipo custodia Poliammide
Attacchi tipo Fissi
Sezione conduttori
min mm0.2
max mm4
min AWG 24
max AWG 12
Coppia di serraggio (Max)
Nm 0.8
lbin 7
Fissaggio Guida DIN
Peso prodotto g 320
Condizioni ambientali
Temperatura
Temperatura di impiego
min C-20
max C+60
Temperatura di stoccaggio
min C-30
max C+80
Umidit relativa % <90 Grado di inquinamento massimo 2 Grado di protezione IP30 Classificazione ETIM ETIM 8.0 EC002301 - Strumento di misura multifunzione
