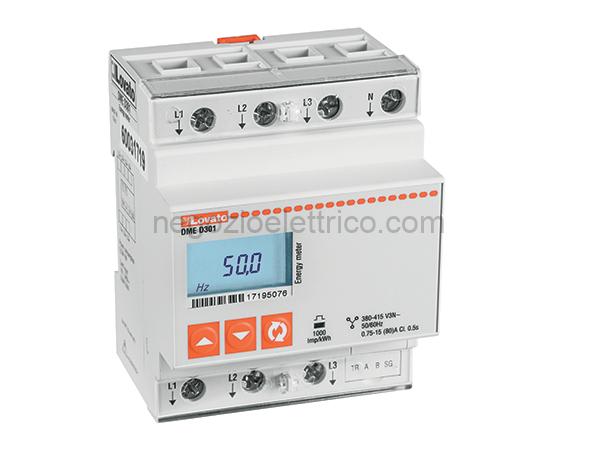

LOVDMED301MID7 cont. en. trif. 80a dir. rs485, mid 70c

Descrizione

Scheda Tecnica
Denominazione del prodotto Contatori di energia trifase
Tipo DMED301MID7
Tipo Trifase + neutro
Numero di moduli DIN 4
Alimentazione ausiliaria Us
Frequenza di impiego
min Hz 50
Potenza assorbita
max VA 20
Potenza massima dissipata W 1.35
Ingressi di misura della tensione
Tensione nominale (Ue)
fase-fase VAC 400
fase-neutro VAC 230
Campo di misura
fase-fase VAC 323456
fase-neutro VAC 187264
Modalit di inserzione Diretto
Corrente
massima (Imax) A 80
minima (Imin) A 0.5
nominale (Iref-lb) A 10
di start (Ist) mA 40
di transazione (Itr) A 1
Accuratezza
Condizioni di misura (T +23C 1C / Umidit rel. 45 15% R.H.)
energia attiva Classe B (EN50470-3)
energia reattiva Classe 2 (IEC/EN 62053-23)
Interfaccia seriale RS485
Baud rate bps Programmabile 120038400
Isolamenti
Tensione nominale di isolamento IEC/EN V 250
Tensione nominale di tenuta ad impulso kV 6
(Uimp)
Tensione di tenuta alla frequenza di kV 4
esercizio
Caratteristiche meccaniche
Tipo custodia Poliammide
Attacchi tipo Fissi
Sezione conduttori
min mm2.5
max mm16
min AWG 16
max AWG 6
Coppia di serraggio (Max)
Nm 2
lbin 14
Fissaggio Guida DIN
Peso prodotto g 360
Condizioni ambientali
Temperatura
Temperatura di impiego
min C-25
max C+70
Temperatura di stoccaggio
min C-25
max C+70
Umidit relativa % <80 Grado di inquinamento massimo 2 Ambiente meccanico Classe M1 Ambiente magnetico Classe E1 Classificazione ETIM ETIM 8.0 EC001506 - Contatore di energia elettrica
