Descrizione

Scheda Tecnica

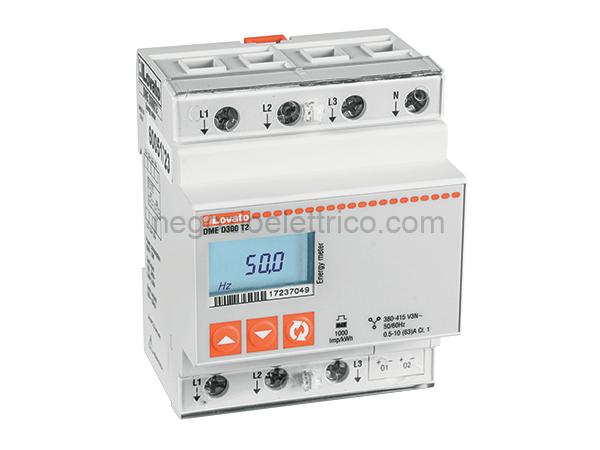

Denominazione del prodotto Contatori di energia trifase
Tipo DMED300T2
Tipo Trifase + neutro
Numero di moduli DIN 4
Alimentazione ausiliaria Us
Frequenza di impiego
min Hz 50
max Hz 60
Potenza assorbita
max VA 20
Potenza massima dissipata W 1.35
Ingressi di misura della tensione
Tensione nominale (Ue)
fase-fase VAC 380415
fase-neutro VAC 220240
Campo di misura
fase-fase VAC 323456
fase-neutro VAC 187264
Modalit di inserzione Diretto
Corrente
massima (Imax) A 80
minima (Imin) A 0.5
nominale (Iref-lb) A 10
di start (Ist) mA 60
di transazione (Itr) A 1
Accuratezza
Condizioni di misura (T +23C 1C / Umidit rel. 45 15% R.H.)
energia attiva Classe 1
Caratteristiche di uscita
Impulsi LED pulse/kWh 1000
Durata impulso LED ms 30
Impulsi uscita statica pulse/kWh 1-10-100-1000 programmabile
Durata impulso uscita statica ms 100 per 1-10-10 impulsi~ 60 per
1000 impulsi
Tensione esterna uscita statica VDC 1030
Corrente massima uscite statiche mA 50
Isolamenti
Tensione nominale di isolamento IEC/ V 250
EN
Tensione nominale di tenuta ad kV 6
impulso (Uimp)
Tensione di tenuta alla frequenza di kV 4
esercizio
Caratteristiche meccaniche
Tipo custodia Poliammide
Attacchi tipo Fissi
Sezione conduttori
min mm 2.5
max mm 16
min AWG 16
max AWG 6
Coppia di serraggio (Max)
Nm 2
lbin 14
Fissaggio Guida DIN
Peso prodotto g 360
Condizioni ambientali
Temperatura
Temperatura di impiego
min C -25
max C +55
Temperatura di stoccaggio
min C -25
max C +70
Umidit relativa % <80
Grado di inquinamento massimo 2
Classificazione ETIM
ETIM 8.0 EC001506 – Contatore di energia
elettrica
