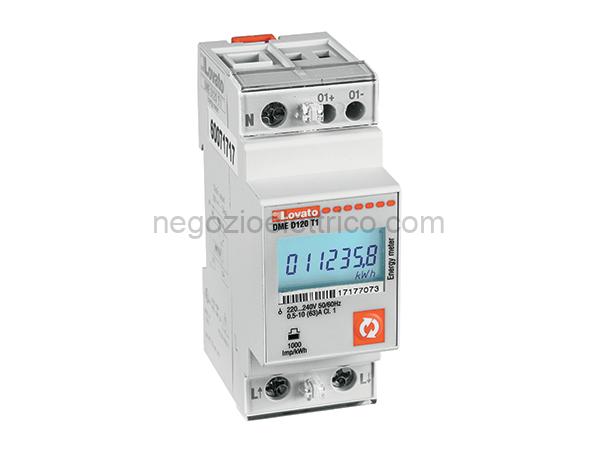

LOVDMED120T1 contatore energia dig.63a monof.1out pr.

Descrizione

Scheda Tecnica
Denominazione del prodotto Contatori di energia monofase
Tipo DMED120T1
Tipo Monofase
Numero di moduli DIN 2
Alimentazione ausiliaria Us
Frequenza di impiego
min Hz 50
max Hz 60
Potenza assorbita
max VA 7
Potenza massima dissipata W 0.45
Ingressi di misura della tensione
Tensione nominale (Ue)
fase-neutro VAC 220240
Campo di misura
fase-neutro VAC 184264
Modalit di inserzione Diretto
Corrente
massima (Imax) A 63
minima (Imin) A 0.5
nominale (Iref-lb) A 10
di start (Ist) mA 40
di transazione (Itr) A 1
Accuratezza
Condizioni di misura (T +23C 1C / Umidit rel. 45 15% R.H.)
energia attiva Classe 1
energia reattiva Classe 2 (IEC/EN 62053-23)
Caratteristiche di uscita
Impulsi LED pulse/kWh 1000
Durata impulso LED ms 100
Impulsi uscita statica pulse/kWh 1-10-100-1000 programmabile
Durata impulso uscita statica ms 30
Tensione esterna uscita statica VDC 10…30
Corrente massima uscite statiche mA 50
Isolamenti
Tensione nominale di isolamento IEC/ V 250
EN
Tensione nominale di tenuta ad kV 6
impulso (Uimp)
Tensione di tenuta alla frequenza di kV 4
esercizio
Caratteristiche meccaniche
Tipo custodia Poliammide
Attacchi tipo Fissi
Sezione conduttori
min mm 2.5
max mm 16
min AWG 14
max AWG 6~10
Coppia di serraggio (Max)
Nm 2
lbin 26.5
Fissaggio Guida DIN
Peso prodotto g 148
Condizioni ambientali
Temperatura
Temperatura di impiego
min C -25
max C +55
Temperatura di stoccaggio
min C -25
max C +70
Umidit relativa % <80 Grado di inquinamento massimo 2 Classificazione ETIM ETIM 8.0 EC001506 - Contatore di energia elettrica
