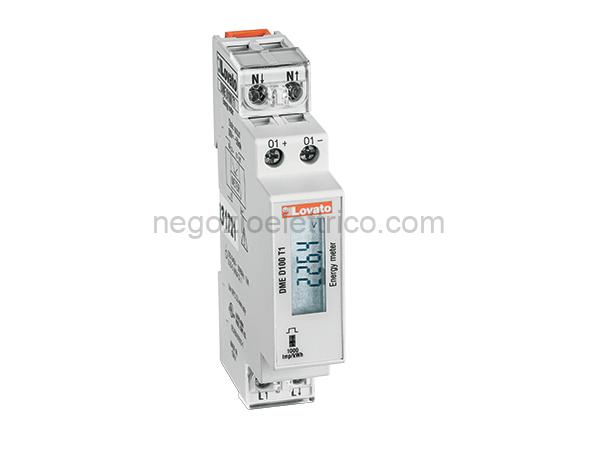

LOVDMED100T1 contatore energia dig.40a monofase 1out

Descrizione

Scheda Tecnica
Denominazione del prodotto Contatori di energia monofase
Tipo DMED100T1
Tipo Monofase
Numero di moduli DIN 1
Alimentazione ausiliaria Us
Tensione nominale ausiliaria AC VAC 220…240
Limiti di funzionamento tensione ausiliaria
AC
min VAC 187
max VAC 264
Frequenza di impiego
min Hz 50
max Hz 60
Potenza assorbita
max VA 7
Potenza massima dissipata W 0.45
Ingressi di misura della tensione
Tensione nominale (Ue)
fase-neutro VAC 220240
Campo di misura
fase-neutro VAC 184264
Modalit di inserzione Diretto
Corrente
massima (Imax) A 40
minima (Imin) A 0.25
nominale (Iref-lb) A 5
di start (Ist) mA 20
di transazione (Itr) A 0.5
Accuratezza
Condizioni di misura (T +23C 1C / Umidit rel. 45 15% R.H.)
energia attiva Classe 1
energia reattiva Classe 2 (IEC/EN 62053-23)
Caratteristiche di uscita
Impulsi LED pulse/kWh 1000
Durata impulso LED ms 30
Impulsi uscita statica pulse/kWh 10
Durata impulso uscita statica ms 100
Tensione esterna uscita statica VDC 10…30
Corrente massima uscite statiche mA 50
Isolamenti
Tensione nominale di isolamento IEC/ V 250
EN
Tensione nominale di tenuta ad kV 6
impulso (Uimp)
Tensione di tenuta alla frequenza di kV 4
esercizio
Caratteristiche meccaniche
Tipo custodia Poliammide
Attacchi tipo Fissi
Sezione conduttori
min mm 1.5
max mm 10
min AWG 16
max AWG 6
Coppia di serraggio (Max)
Nm 1.5
lbin 14
Fissaggio Guida DIN
Peso prodotto g 86
Condizioni ambientali
Temperatura
Temperatura di impiego
min C -25
max C +55
Temperatura di stoccaggio
min C -25
max C +70
Umidit relativa % <80
Grado di inquinamento massimo 2
Ambiente meccanico Classe M1
Ambiente magnetico Classe E1
Classificazione ETIM
ETIM 8.0 EC001506 – Contatore di energia
elettrica
