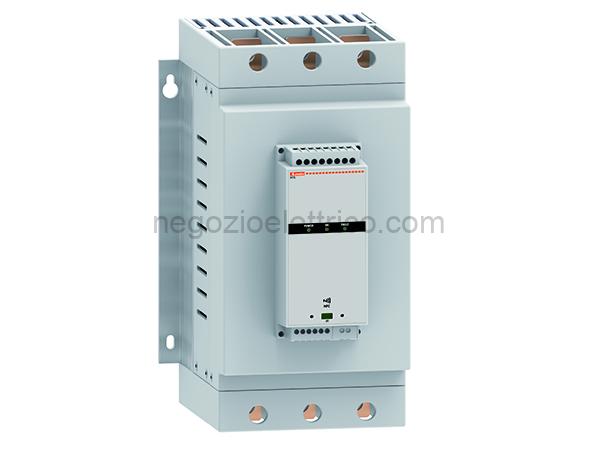

LOVDCTLA6901000 modulo a tiristori 100kvar 690vac

Descrizione

Scheda Tecnica
Denominazione Moduli a tiristori
del prodotto
Tipo DCTL
Caratteristiche generali
Tensione V 600690
nominale
Campo di
funzionamento 340759
tensione
Frequenza Hz 50/60
nominale
Campo di
funzionamento Hz 4565
frequenza
Corrente A 96
nominale (Ie)
Potenza gradino a
400VAC kvar 67
440VAC kvar 73
480VAC kvar 80
525VAC kvar 87
600VAC kvar 100
690VAC kvar 100
Tensione
inversa VAC 3600
massima (PIV)
Numero di fasi N 2
controllate
Circuito di Ingresso 12-24VDC o ingresso libero da tensione o tramite porta seriale RS485
comando (con scheda opzionale EXC1042 in combinazione con controller DCRG8F +
EXP1012)
Alimentazione ausiliaria
Tensione nominale di alimentazione ausiliaria Us
AC
min VAC 100
max VAC 240
Frequenza
nominnale di Hz 50/60
impiego
ausiliaria
Potenza VA 14.1
assorbita max
Potenza
massima W 5.8
dissipata
Ingresso di controllo
Terminali CONTROL +/-
Tensione 12-24VDC
nominale
Campo di 830VDC
funzionamento
Ingressi digitali
Terminali C-IN1
Tensione
interna 5VDC
applicata al
contatto
Corrente di mA 10
ingresso
Segnale di VDC 0.8
ingresso basso
Segnale di VDC 3.2
ingresso alto
Ritardo del
segnale ms 50
d’ingresso
Ingresso sonda NTC
Terminali NTC-NTC
Tipo di NTC (codice di ordinazione NTC01)
sensore
Campo di C -25+85
misura
Lunghezza
massima della mt 3
connessione
Alimentazione ventole
Terminali FAN +/-
Tensione di
alimentazione 5VDC (fornito da DCTL)
(interna)
Tipo di 2 ventole integrate tipo EXP8004
ventola
Uscite a rel
Numero di N 1
usci. rel
Configurazione 1 in scambio
contatti
Portata Contatto NA: AC1 5A 250VAC / 5A 30VDC, Contatto NC: AC1 3A 250VAC / 3A 30VDC
nominale
Designazione
secondo UL/CSA D300
e IEC/EN
60947-5-1
Massima
tensione di VAC 250
commutazione
Durata
elettrica (con cycles Contatto NA: 10×103, Contatto NC: 20×103
carico
nominale)
Durata cycles 107
meccanica
Isolamenti
Tensione
nominale di V 690
isolamento
IEC/EN
Tensione
nominale di kV 6
tenuta ad
impulso (Uimp)
Connessioni – terminali di potenza
Tipo di Bars – 25x5mm, hole diam. 11mm
terminali
Sezione conduttori
max mm 50
max AWG 1 x AWG 3/0 (Per conformit cULus deve essere installato con n2 morsetti
codice EXA01 + n2 kit protezione terminali EXA 02 )
Coppia di serraggio (Max)
Nm 35Nm (42Nm per terminali EXA01)
lbin/ 309 in-lbs (375 in-lbs per terminali EXA01)
lbft
Connessioni – uscita rel
Tipo di Vite
terminali
Sezione conduttori
min mm 0.2
max mm 4
min AWG 26
max AWG 10
Coppia di serraggio (Max)
Nm 0.8
lbin 7
Connessioni – ventola e ingresso digitale
Tipo di Vite
terminali
Sezione conduttori
min mm 0.2
max mm 2.5
min AWG 24
max AWG 12
Coppia di serraggio (Max)
Nm 0.44
lbin 4
Condizioni ambientali
Temperatura
Temperatura di impiego
min C -20
max C + 45 C senza declassamento (fino a 55 C con declassamento)
Temperatura di stoccaggio
min C -30
max C +80
Umidit % <80% relativa Grado di inquinamento 2 massimo Categoria di III sovratensione Altitudine m 2000 m senza declassamento massima Sequenza Z/ABDM (IEC/EN 60068-2-61) climatica Resistenza a 15g (IEC/EN 60068-2-27) urti Resistenza alle 0.7g (IEC/EN 60068-2-6) vibrazioni Custodia Esecuzione Versione integrato a pannello Materiale Policarbonato Grado di IP00 protezione Dimensioni (L mm 212 x 301 x 216 (con morsetti EXA01 e prezione terminali EXA02: 212 x 468 x x A x P) 216) Peso prodotto g 6680 Classificazione ETIM ETIM 8.0 EC002055 - rel a semiconduttore
