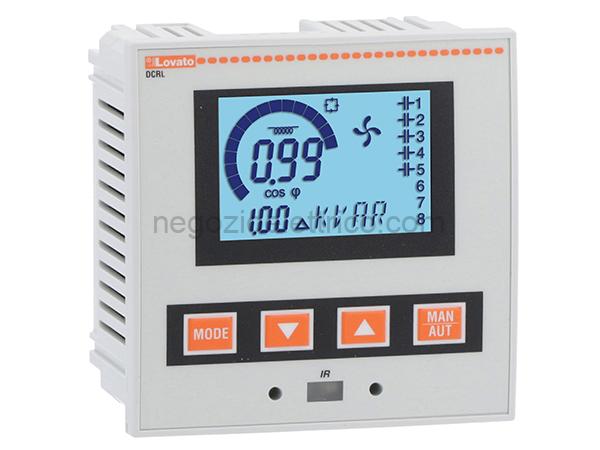

LOVDCRL5 REGOLAT.RIFASAMENTO 5 GR. ESPAND.A 7 GR.

Descrizione

Scheda Tecnica
Denominazione del prodotto Regolatori automatici di rifasamento, 5
gradini, visualizzazione a icone
Tipo DCRL5
Alimentazione ausiliaria
Tensione nominale di alimentazione ausiliaria Us
AC
min VAC 100
max VAC 440
DC
min VDC 110
max VDC 250
Campo di funzionamento 90484VAC / 93.5300VDC
ausiliario
Frequenza nominnale di Hz 50/60 10%
impiego ausiliaria
Potenza assorbita max VA 9.5
Potenza massima dissipata W 3.5
Immunit alle ms <25 microinterruzioni Ingressi di tensione Tensione nominale (Ue) VAC 600VAC L-L (max) Campo di misura 50720VAC L-L (415VAC L-N) Campo di frequenza Hz 4565 Tipo di misura True RMS value Rilascio alle ms 8 microinterruzioni Impedenza di ingresso k >1.10M L-L, >0.55M L-N
Modalit di collegamento Sistema monofase, bifase, trifase con o
senza neutro o trifase bilanciato
Ingressi di corrente
Numero di ingr. amperometrici Nr 1
Tipo di ingresso Shunt alimentato da trasformatore di
corrente esterno (bassa tensione). Max 5A
Campo di misura 0,025 … 6A ~ per scala 5A~ 0,025 …
1,2A ~ per scala 1A
Metodo misura True RMS value
Sovraccarico permanente Ie 1.2 Ie
Limite termico di breve A 50A per 1s
durata
Autocomsumo per fase W <0.6VA Dati di misura Tipo di misura tensione e True RMS value corrente Regolazione del fattore di 0.5ind0.5cap. potenza Tipo di sensore di Interno temperatura Campo di misura temperatura C 0+212 Uscite a rel Numero di usci. rel N 5 (fino a 8 con EXP10 06 - EXP10 07) Configurazione contatti 4NA + 1 in scambio Portata nominale 5A 250V AC1 Designazione secondo UL/CSA e B300 IEC/EN 60947-5-1 portata massima del terminale A 10 comune dei contatti Massima tensione di VAC 415 commutazione Durata elettrica (con carico cycles 105 nominale) Durata meccanica cycles 107 Isolamenti Tensione nominale di V 600 isolamento IEC/EN Tensione nominale di tenuta kV 9.5 ad impulso (Uimp) Tensione di tenuta alla kV 5.2 frequenza di esercizio Connessioni Tipo di terminali Estraibile, rimovibile Sezione conduttori min mm 0.2 max mm 2.5 min AWG 24AWG (18AWG secondo UL/CSA) max AWG 12 Coppia di serraggio (Max) Nm 0.56 lbin 5 Condizioni ambientali Temperatura Temperatura di impiego min C -20 max C +60 Temperatura di stoccaggio min C -30 max C +80 Umidit relativa % <80% Grado di inquinamento massimo 2 Categoria di sovratensione 3 Categoria di misura III Sequenza climatica Z/ABDM (IEC/EN 60068-2-61) Resistenza a urti 15g (IEC/EN 60068-2-27) Resistenza alle vibrazioni 0.7g (IEC/EN 60068-2-6) Custodia Esecuzione Da incasso Materiale Policarbonato Montaggio Ad incasso 96 x 96 mm IP54 frontale con guarnizione, se montato Grado di protezione in pannello di classe IP54 o superiore. Terminali IP20 Dimensioni (L x A x P) mm 96 x 96 x 73.5 Peso prodotto g 340 Classificazione ETIM ETIM 8.0 EC001443 - Rel di monitoraggio potenza attiva
