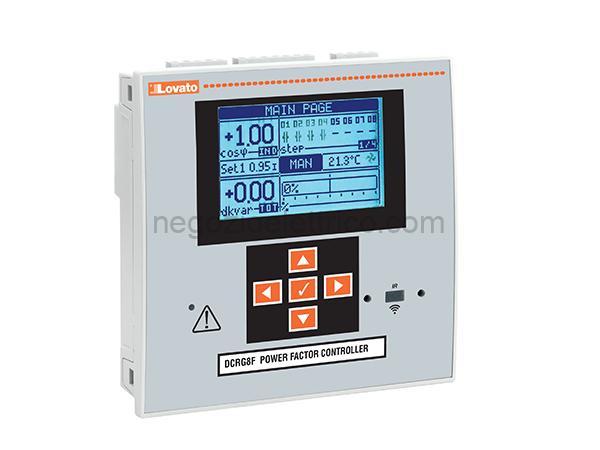

LOVDCRG8F regolat. rifas. 8 gr. uscite statiche

Descrizione

Scheda Tecnica
Denominazione del prodotto Regolatori automatici di rifasamento, 8
gradini statici, display grafico
Tipo DCRG8F
Alimentazione ausiliaria
Tensione nominale di alimentazione ausiliaria Us
AC
min VAC 100
max VAC 415
DC
min VDC 110
max VDC 250
Campo di funzionamento 90484VAC / 93.5300VDC
ausiliario
Frequenza nominnale di impiego Hz 50/60 10%
ausiliaria
Potenza assorbita max VA 27 (con 4 EXP moduli)
Potenza massima dissipata W 10.5 (con 4 moduli EXP), 2.5 (senza moduli
EXP)
Immunit alle ms 35ms (110VAC)~ 80ms (220415VAC)
microinterruzioni
Ingressi di tensione
Tensione nominale (Ue) VAC 600VAC L-L (max)
Campo di misura 50720VAC L-L (415VAC L-N)
Campo di frequenza Hz 4565 Hz / 360440 Hz
Tipo di misura True RMS value
Rilascio alle microinterruzioni ms 8
Impedenza di ingresso k>1.10M L-L, >0.55M L-N
Modalit di collegamento Sistema monofase, bifase, trifase con o
senza neutro o trifase bilanciato
Ingressi di corrente
Numero di ingr. amperometrici Nr 3
Tipo di ingresso Shunt alimentato da trasformatore di
corrente esterno (bassa tensione). Max 5A
Campo di misura 0,025 … 6A ~ per scala 5A~ 0,025 …
1,2A ~ per scala 1A
Metodo misura True RMS value
Sovraccarico permanente Ie 1.2 Ie
Limite termico di breve durata A 50A per 1s
Autocomsumo per fase W <0.6VA Dati di misura Tipo di misura tensione e True RMS value corrente Regolazione del fattore di 0.5ind0.5cap. potenza Tipo di sensore di temperatura Interno + PT100 con EXP1004 Campo di misura temperatura C0+212 Uscite a rel Numero di usci. rel N0 (fino a 10 con EXP10 06 - EXP10 07) Designazione secondo UL/CSA e B300 IEC/EN 60947-5-1 Uscite statiche Numero di uscite stat. 8 (fino a 24 con EXP1001) Portata nominale 120mA max 40VDC/30VAC Isolamenti Tensione nominale di isolamento V 600 IEC/EN Tensione nominale di tenuta ad kV 9.5 impulso (Uimp) Tensione di tenuta alla kV 5.2 frequenza di esercizio Connessioni Tipo di terminali Estraibile, rimovibile Sezione conduttori min mm0.2 max mm2.5 min AWG 24AWG (18AWG secondo UL/CSA) max AWG 12 Coppia di serraggio (Max) Nm 0.56 lbin 5Ibin (4-5Ibin secondo UL/CSA) Condizioni ambientali Temperatura Temperatura di impiego min C-20 max C+70 Temperatura di stoccaggio min C-30 max C+80 Umidit relativa % <80% Grado di inquinamento massimo 2 Categoria di sovratensione 3 Categoria di misura III Sequenza climatica Z/ABDM (IEC/EN 60068-2-61) Resistenza a urti 15g (IEC/EN 60068-2-27) Resistenza alle vibrazioni 0.7g (IEC/EN 60068-2-6) Custodia Esecuzione Da incasso Materiale Policarbonato Montaggio Ad incasso 144x144mm Grado di protezione IP65 frontale, IP20 sui terminali Dimensioni (L x A x P) mm 144 x 144 x 53.2 Peso prodotto g 980 Classificazione ETIM ETIM 8.0 EC001443 - Rel di monitoraggio potenza attiva
