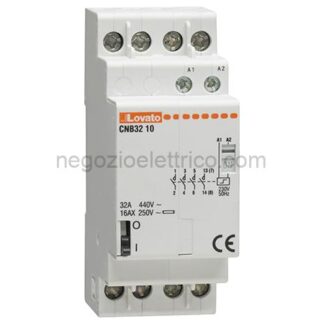

LOVCNB3210012 rele’ passo-passo 2m 32a ac1 4p 12v

Descrizione

Scheda Tecnica
Denominazione del prodotto Rel passo-passo
Tipo CNB
Tipo di tensione di funzionamento AC
Comando manuale YES
Numero di poli 4
Numero di moduli DIN 2
Caratteristiche elettriche
Corrente convenzionale termica in A 32
aria libera Ith IEC
Tensione nominale di isolamento IEC/ V 440
EN
Tensione nominale di tenuta ad kV 4
impulso (Uimp)
Capacit minima di commutazione 10V 100mA
Potenza dissipata per polo (valori W 2.5
medi) Ith
Circuito di controllo
Tensione nominale di alimentaz. 12V AC
ausiliaria Us
Contatti ausiliari
NA nr. 1
Assorbimento medio a 20C
Spunto W 18/13
Tensione d’impiego
Chiusura
min %Us 85
max %Us 110
Tempi di manovra
Tempi medi
Chiusura NA
min ms 5
max ms 20
Rilascio NA
min ms 5
max ms 20
Manovre
Durata meccanica cycles 3000000
Durata elettica AC3 cycles 500000
Durata elettica AC1 cycles 150000
Condizioni ambientali
Temperatura di impiego
min C -5
max C +55
Temperatura di stoccaggio
min C -30
max C +80
Altitudine massima m 2000
Caratteristiche meccaniche
Fissaggio DIN rail 35mm
Coppia di serraggio terminali bobina
max Nm 0.6
max Ibft 0.6
Coppia di serraggio terminali
max Nm 1.2
max Ibin 0.9
Sezione dei conduttori
Bobina
min mm 1
max mm 2.5
Potenza
min mm 1
max mm 10
Attacchi utensile PZ2
Peso prodotto g 260
Tolleranze e protezioni
Grado di protezione IP frontale IP20
Grado di protezione Terminali IP2X (front)
Grado di inquinamento 3
Classificazione ETIM
ETIM 8.0 EC000066 – Contatto per
commutazione in C.A.
