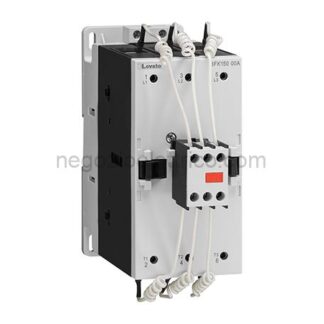

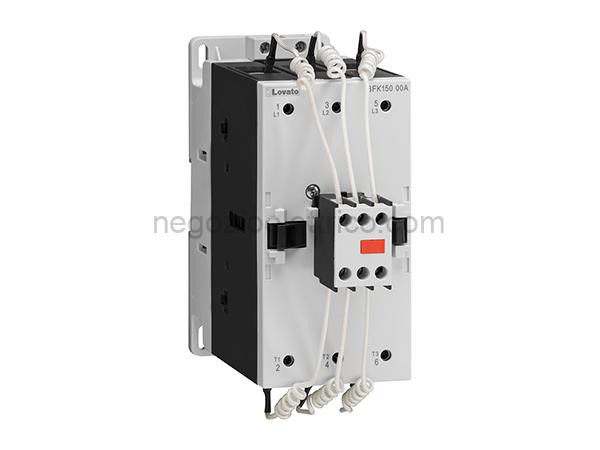

LOVBFK9500A230 contatt.per rifas. 60kvar 230vac 50/60hz

Descrizione

Scheda Tecnica
Denominazione del prodotto Contattore di potenza
Tipo BFK95
Caratteristiche dei contatti
Numero di poli nr. 3
Tensione nominale di isolamento IEC/ V 690
EN
Tensione nominale di tenuta ad kV 8
impulso (Uimp)
Frequenza di impiego
min Hz 25
max Hz 400
Corrente convenzionale termica in A 140
aria libera Ith IEC
Potenza nominale AC-6b (T40C)
230V kvar 34
400V kvar 60
440480V kvar 75
690V kvar 80
Corrente di breve durata ammissibile A 760
10s (IEC/EN 60947-1)
Fusibile di protezione
gG (IEC) A 125
Potere di chiusura (valore efficace) A 1200
Potere di apertura alla tensione
440V A 1100
500V A 775
690V A 745
Resistenza per polo (valore medio) m 0.45
Potenza dissipata per polo (valori medi)
Ith W 8.8
Coppia di serraggio terminali
min Nm 6
max Nm 7
min Ibin 4.4
max Ibin 5.2
Coppia di serraggio terminali bobina
min Nm 0.8
max Nm 1
min Ibft 0.59
max Ibft 0.74
Numero max conduttori installabili nr. 2
contemporaneamente
Sezione dei conduttori
Flessibili senza terminale
min mm 1.5
max mm 70
Flessibili con terminale
min mm 1.5
max mm 70
Protezione terminali di potenza IP20 front
secondo IEC/EN 60529
Caratteristiche meccaniche
Posizione di montaggio
Normale Piano verticale
Ammessa 30
Fissaggio A vite / guida DIN 35mm
Peso prodotto g 2095
Manovre
Durata meccanica cycles 15000000
Durata elettrica cycles 400000
Informazioni relative alla sicurezza
Performance level B10d secondo EN/ISO 13849-1
Carico nominale cycles 400000
A vuoto cycles 15000000
Compatibilit EMC secondo EN 60947-1 yes
Comando bobina AC
Tensione nominale a 50/60Hz V 230
Limiti di funzionamento
Bobina a 50/60Hz alimentata a 50Hz
Chiusura
min %Us 80
max %Us 110
Rilascio
min %Us 20
max %Us 55
Bobina a 50/60Hz alimentata a 60Hz
Chiusura
min %Us 85
max %Us 110
Rilascio
min %Us 40
max %Us 55
Assorbimento medio a 20C
Bobina a 50/60Hz alimentata a 50Hz
Servizio VA 20
Bobina a 50/60Hz alimentata a 60Hz
Spunto VA 300
Servizio VA 17
Bobina a 60Hz alimentata a 60Hz
Spunto VA 300
Servizio VA 20
Dissipazione a 20C 50Hz W 6.5
Frequenza massima dei cicli
Manovra meccanica cycles/h 1500
Tempi di manovra
Tempi medi con comando a Us
in AC
Chiusura NA
min ms 16
max ms 32
Rilascio NA
min ms 9
max ms 24
Dati tecnici UL
General USE
Contattore
AC A 140
Condizioni ambientali
Temperatura
Temperatura di impiego
min C -50
max C 70
Temperatura di stoccaggio
min C -60
max C 80
Altitudine massima m 3000
Tolleranze e protezioni
Grado di inquinamento 3
Classificazione ETIM
ETIM 8.0 EC001079 – Contattore capacitivo
