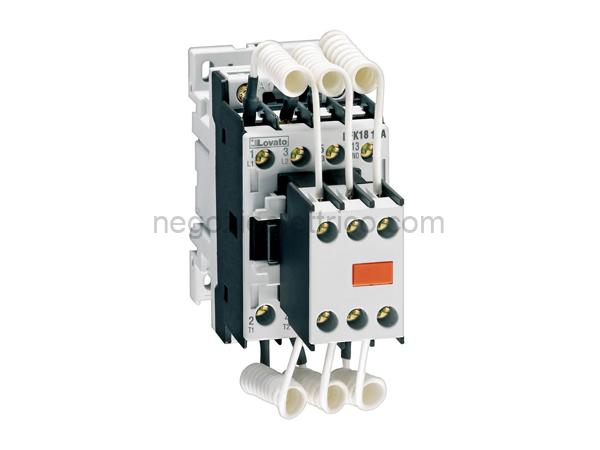

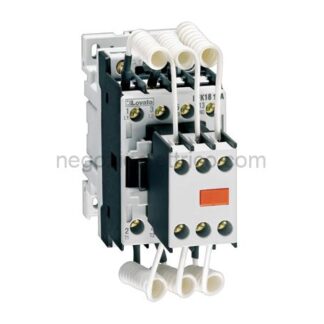

LOVBFK1210A230 contattore x rifas. 12,5kvar 230v50/60hz

Descrizione

Scheda Tecnica
Denominazione del prodotto Contattore di potenza
Tipo BFK12
Caratteristiche dei contatti
Numero di poli nr. 3
Tensione nominale di isolamento IEC/ V 690
EN
Tensione nominale di tenuta ad kV 6
impulso (Uimp)
Frequenza di impiego
min Hz 25
max Hz 400
Corrente convenzionale termica in A 28
aria libera Ith IEC
Potenza nominale AC-6b (T40C)
230V kvar 7
400V kvar 12.5
440480V kvar 14
690V kvar 16
Corrente di breve durata ammissibile A 150
10s (IEC/EN 60947-1)
Fusibile di protezione
gG (IEC) A 25
Potere di chiusura (valore efficace) A 120
Potere di apertura alla tensione
440V A 96
500V A 96
690V A 94
Resistenza per polo (valore medio) m 2.5
Potenza dissipata per polo (valori medi)
Ith W 2
Coppia di serraggio terminali
min Nm 1.5
max Nm 1.8
min Ibin 1.1
max Ibin 1.5
Coppia di serraggio terminali bobina
min Nm 0.8
max Nm 1
min Ibft 0.8
max Ibft 0.74
Numero max conduttori installabili nr. 2
contemporaneamente
Sezione dei conduttori
Flessibili senza terminale
min mm 1
max mm 6
Flessibili con terminale
min mm 1
max mm 4
Flessibile con terminale a forcella
min mm 1
max mm 4
Protezione terminali di potenza IP20 when wired
secondo IEC/EN 60529
Caratteristiche meccaniche
Posizione di montaggio
Normale Piano verticale
Ammessa 30
Fissaggio A vite / guida DIN 35mm
Peso prodotto g 418
Caratteristiche dei contatti ausiliari incorporati
Tipo di contatto 1 NA
Corrente convenzionale termica Ith A 10
Designazione secondo IEC/EN 60947-5-1 A600 – P600
Corrente di impiego AC15
230V A 3
400V A 1.9
500V A 1.4
Corrente di impiego DC12
110V A 5.7
Corrente di impiego DC13
24V A 5.7
48V A 2.9
60V A 2.3
110V A 1.25
125V A 1.1
220V A 0.6
600V A 0.1
Manovre
Durata meccanica cycles 20000000
Durata elettrica cycles 400000
Informazioni relative alla sicurezza
Performance level B10d secondo EN/ISO 13849-1
Carico nominale cycles 400000
A vuoto cycles 20000000
Contatto speculare secondo IEC 60947- Si
4-1
Compatibilit EMC secondo EN 60947-1 yes
Comando bobina AC
Tensione nominale a 50/60Hz V 230
Limiti di funzionamento
Bobina a 50/60Hz alimentata a 50Hz
Chiusura
min %Us 80
max %Us 110
Rilascio
min %Us 20
max %Us 55
Bobina a 50/60Hz alimentata a 60Hz
Chiusura
min %Us 85
max %Us 110
Rilascio
min %Us 20
max %Us 55
Assorbimento medio a 20C
Bobina a 50/60Hz alimentata a 50Hz
Spunto VA 75
Servizio VA 9
Bobina a 50/60Hz alimentata a 60Hz
Spunto VA 70
Servizio VA 6.5
Bobina a 60Hz alimentata a 60Hz
Spunto VA 75
Servizio VA 9
Dissipazione a 20C 50Hz W 2.5
Frequenza massima dei cicli
Manovra meccanica cycles/h 3600
Tempi di manovra
Tempi medi con comando a Us
in AC
Chiusura NA
min ms 8
max ms 24
Rilascio NA
min ms 10
max ms 20
Chiusura NC
min ms 14
max ms 28
Dati tecnici UL
Classificazione dei contatti A600 – P600
ausuliari secondo UL
General USE
Contattore
AC A 28
Contatti ausiliari
tensione AC V 600
AC A 10
tensione DC V 250
DC A 1
Condizioni ambientali
Temperatura
Temperatura di impiego
min C -50
max C 70
Temperatura di stoccaggio
min C -60
max C 80
Altitudine massima m 3000
Tolleranze e protezioni
Grado di inquinamento 3
Classificazione ETIM
ETIM 8.0 EC001079 – Contattore capacitivo
