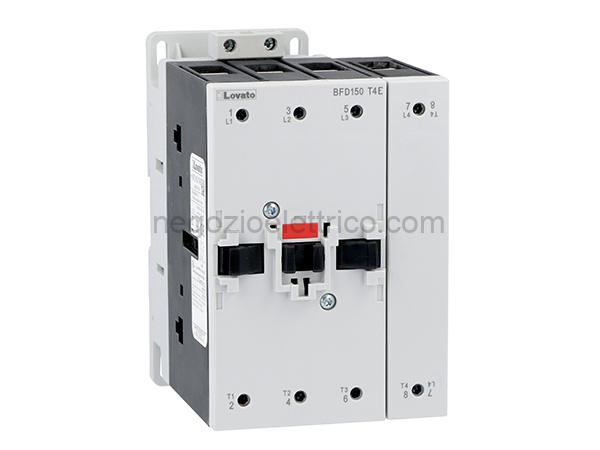

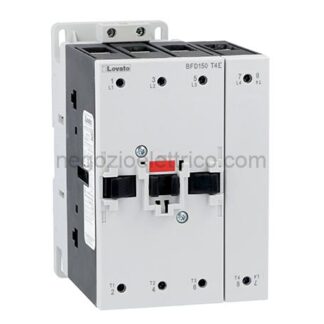

LOVBFD150T4E230 contatt.4p 100a/1000v dc1 100-250vac/dc

Descrizione

Scheda Tecnica
Denominazione del prodotto Contattore di potenza
Tipo BFD150
Caratteristiche dei contatti
Numero di poli nr. 4
Tensione nominale di isolamento IEC/ V 1000
EN
Tensione nominale di tenuta ad kV 8
impulso (Uimp)
Frequenza di impiego
min Hz 25
max Hz 400
Corrente convenzionale termica in A 165
aria libera Ith IEC
Corrente di impiego Ie
AC-1 (40C) A 160
Corrente max Ie in DC1 con L/R 1ms con 4 poli in serie
400V A 165
600V A 165
800V A 125
1000V A 100
Corrente di breve durata ammissibile A 1200
10s (IEC/EN 60947-1)
Fusibile di protezione
gG (IEC) A 250
aM (IEC) A 160
Resistenza per polo (valore medio) m 0.45
Potenza dissipata per polo (valori medi)
Ith W 12
Coppia di serraggio terminali
min Nm 6
max Nm 7
min Ibin 4.4
max Ibin 5.2
Coppia di serraggio terminali bobina
min Nm 0.8
max Nm 1
min Ibft 0.59
max Ibft 0.74
Numero max conduttori installabili nr. 2
contemporaneamente
Sezione dei conduttori
Flessibili senza terminale
min mm 1.5
max mm 70
Flessibili con terminale
min mm 1.5
max mm 70
Protezione terminali di potenza IP20 front
secondo IEC/EN 60529
Caratteristiche meccaniche
Posizione di montaggio
Normale Piano verticale
Ammessa 30
Fissaggio A vite / guida DIN 35mm
Peso prodotto g 2460
Manovre
Durata meccanica cycles 15000000
Informazioni relative alla sicurezza
Compatibilit EMC secondo EN 60947-1 yes
Comando bobina AC
Tensione nominale a 50/60Hz, 60Hz
min V 100
max V 250
Tensione nominale a 50/60Hz V 230
Limiti di funzionamento
Bobina a 50/60Hz alimentata a 50Hz
Chiusura
min %Us 80 Us min
max %Us 110 Us max
Rilascio
max %Us 70 Us min
Bobina a 50/60Hz alimentata a 60Hz
Chiusura
min %Us 80 Us min
max %Us 110 Us max
Rilascio
max %Us 70 Us min
Assorbimento medio a 20C
Bobina a 50/60Hz alimentata a 50Hz
Spunto VA 70175
Servizio VA 1.73.5
Bobina a 50/60Hz alimentata a 60Hz
Spunto VA 70175
Servizio VA 1.73.5
Bobina a 60Hz alimentata a 60Hz
Spunto VA 70175
Servizio VA 1.73.5
Dissipazione a 20C 50Hz W 1.31,5
Comando bobina DC
Tensione nominale di comando
min V 100
max V 250
Tensione nominale di comando V 230
Limiti di funzionamento
Chiusura
min %Us 80 Us min
max %Us 110 Us max
Rilascio
max %Us 70 Us min
Assorbimento medio a 20C
Spunto W 7080
Servizio W 1.31.5
Frequenza massima dei cicli
Manovra meccanica cycles/h 2000
Tempi di manovra
Tempi medi con comando a Us
in AC
Chiusura NA
min ms 45
max ms 40
Rilascio NA
min ms 24
max ms 60
in DC
Chiusura NA
min ms 45
max ms 90
Rilascio NA
min ms 24
max ms 60
Dati tecnici UL
General USE
Contattore
AC A 165
4 poli in serie DC1
600V A 165
Condizioni ambientali
Temperatura
Temperatura di impiego
min C -40
max C 70
Temperatura di stoccaggio
min C -50
max C 80
Altitudine massima m 3000
Tolleranze e protezioni
Grado di inquinamento 3
Classificazione ETIM
ETIM 8.0 EC000066 – Contatto per
commutazione in C.A.
