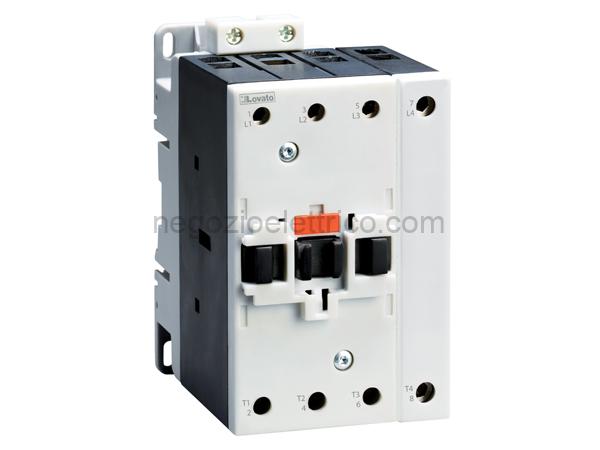

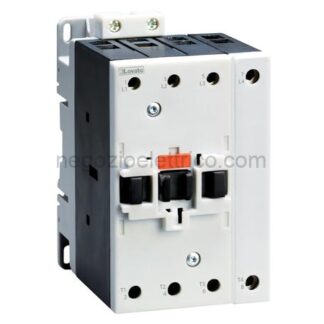

LOVBF80T4E024 contattore 4p 115a ac1 20-48vac/dc

Descrizione

Scheda Tecnica
Denominazione del prodotto Contattore di potenza
Tipo BF80
Caratteristiche dei contatti
Numero di poli nr. 4
Tensione nominale di isolamento IEC/ V 1000
EN
Tensione nominale di tenuta ad kV 8
impulso (Uimp)
Frequenza di impiego
min Hz 25
max Hz 400
Corrente convenzionale termica in A 115
aria libera Ith IEC
Corrente di impiego Ie
AC-1 (40C) A 115
AC-1 (55C) A 95
AC-1 (70C) A 80
AC-3 (440V 55C) A 80
AC-4 (400V) A 38
Potenza nominale AC-1 (T40C)
230V kW 43
400V kW 76
500V kW 95
690V kW 120
Corrente max Ie in DC1 con L/R 1ms con 1 poli in serie
24V A 70
48V A 60
75V A 60
110V A 8
220V A
Corrente max Ie in DC1 con L/R 1ms con 2 poli in serie
24V A 100
48V A 100
75V A 100
110V A 80
220V A 9
Corrente max Ie in DC1 con L/R 1ms con 3 poli in serie
24V A 100
48V A 100
75V A 100
110V A 85
220V A 95
Corrente max Ie in DC1 con L/R 1ms con 4 poli in serie
24V A 100
48V A 100
75V A 100
110V A 100
220V A 115
Corrente max Ie in DC3-DC5 con L/R 15ms con 1 poli in serie
24V A 40
48V A 30
75V A 30
110V A 3
220V A
Corrente max Ie in DC3-DC5 con L/R 15ms con 2 poli in serie
24V A 60
48V A 50
75V A 50
110V A 40
220V A 5
Corrente max Ie in DC3-DC5 con L/R 15ms con 3 poli in serie
24V A 80
48V A 70
75V A 70
110V A 60
220V A 64
Corrente max Ie in DC3-DC5 con L/R 15ms con 4 poli in serie
24V A 90
48V A 90
75V A 90
110V A 75
220V A 80
Corrente di breve durata ammissibile A 640
10s (IEC/EN 60947-1)
Fusibile di protezione
gG (IEC) A 125
aM (IEC) A 80
Potere di chiusura (valore efficace) A 800
Potere di apertura alla tensione
440V A 640
500V A 625
690V A 456
Resistenza per polo (valore medio) m 0.6
Potenza dissipata per polo (valori medi)
Ith W 7.9
AC3 W 3.8
Coppia di serraggio terminali
min Nm 4
max Nm 5
min Ibin 2.95
max Ibin 3.69
Coppia di serraggio terminali bobina
min Nm 0.8
max Nm 1
min Ibft 0.59
max Ibft 0.74
Numero max conduttori installabili nr. 2
contemporaneamente
Sezione dei conduttori
Flessibili senza terminale
min mm 1.5
max mm 35
Flessibili con terminale
min mm 1.5
max mm 35
Protezione terminali di potenza IP20 front
secondo IEC/EN 60529
Caratteristiche meccaniche
Posizione di montaggio
Normale Piano verticale
Ammessa 30
Fissaggio A vite / guida DIN 35mm
Peso prodotto g 1280
Manovre
Durata meccanica cycles 15000000
Durata elettrica cycles 1300000
Informazioni relative alla sicurezza
Performance level B10d secondo EN/ISO 13849-1
Carico nominale cycles 1300000
A vuoto cycles 15000000
Contatto speculare secondo IEC 60947- yes
4-1
Compatibilit EMC secondo EN 60947-1 yes
Comando bobina AC
Tensione nominale a 50/60Hz, 60Hz
min V 20
max V 48
Tensione nominale a 50/60Hz V 24
Limiti di funzionamento
Bobina a 50/60Hz alimentata a 50Hz
Chiusura
min %Us 80 Us min
max %Us 110 Us max
Rilascio
max %Us 70 Us min
Bobina a 50/60Hz alimentata a 60Hz
Chiusura
min %Us 80 Us min
max %Us 110 Us max
Rilascio
max %Us 70 Us min
Assorbimento medio a 20C
Bobina a 50/60Hz alimentata a 50Hz
Spunto VA 35120
Servizio VA 1.53.7
Bobina a 50/60Hz alimentata a 60Hz
Spunto VA 35120
Servizio VA 1.53.7
Bobina a 60Hz alimentata a 60Hz
Spunto VA 210
Servizio VA 15
Dissipazione a 20C 50Hz W 12.5
Comando bobina DC
Tensione nominale di comando
min V 20
max V 48
Tensione nominale di comando V 24
Limiti di funzionamento
Chiusura
min %Us 85 Us min
max %Us 110 Us max
Rilascio
max %Us 70 Us min
Assorbimento medio a 20C
Spunto W 2368
Servizio W 1.21.9
Frequenza massima dei cicli
Manovra meccanica cycles/h 1500
Tempi di manovra
Tempi medi con comando a Us
in AC
Chiusura NA
min ms 40
max ms 85
Rilascio NA
min ms 20
max ms 55
in DC
Chiusura NA
min ms 40
max ms 85
Rilascio NA
min ms 20
max ms 55
Dati tecnici UL
Full-load current (FLA) per motore trifase
a 480V A 77
a 600V A 77
Potenza meccanica erogata con
Motore trifase in AC
200/208V HP 25
220/230V HP 30
460/480V HP 60
575/600V HP 75
General USE
Contattore
AC A 115
Condizioni ambientali
Temperatura
Temperatura di impiego
min C -40
max C 70
Temperatura di stoccaggio
min C -50
max C 80
Altitudine massima m 3000
Tolleranze e protezioni
Grado di inquinamento 3
Classificazione ETIM
ETIM 8.0 EC000066 – Contatto per
commutazione in C.A.
