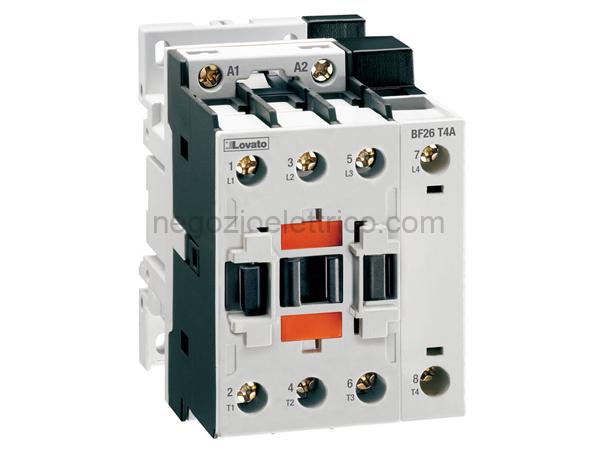

Denominazione del prodotto Contattore di potenza
Tipo BF38
Caratteristiche dei contatti
Numero di poli nr. 4
Tensione nominale di isolamento IEC/EN V 690
Tensione nominale di tenuta ad impulso kV 6
(Uimp)
Frequenza di impiego
min Hz 25
max Hz 400
Corrente convenzionale termica in aria A 56
libera Ith IEC
Corrente di impiego Ie
AC-1 (40C) A 56
AC-1 (40C) cavo 16mm + capocor. A 60
Forc.
AC-1 (55C) A 45
AC-1 (55C) cavo 16mm + capocor. A 48
Forc.
AC-1 (70C) A 40
AC-1 (70C) cavo 16mm + capocor. A 42
Forc.
AC-3 (440V 55C) A 38
AC-4 (400V) A 15.5
Potenza nominale AC-1 (T40C)
230V kW 21
400V kW 36
500V kW 45
690V kW 62
Corrente max Ie in DC1 con L/R 1ms con 1 poli in serie
24V A 35
48V A 30
75V A 23
110V A 8
220V A
Corrente max Ie in DC1 con L/R 1ms con 2 poli in serie
24V A 36
48V A 34
75V A 29
110V A 32
220V A 4
Corrente max Ie in DC1 con L/R 1ms con 3 poli in serie
24V A 36
48V A 34
75V A 33
110V A 34
220V A 30
Corrente max Ie in DC1 con L/R 1ms con 4 poli in serie
24V A 36
48V A 34
75V A 33
110V A 34
220V A 38
Corrente max Ie in DC3-DC5 con L/R 15ms con 1 poli in serie
24V A 24
48V A 20
75V A 17
110V A 2,5
220V A
Corrente max Ie in DC3-DC5 con L/R 15ms con 2 poli in serie
24V A 28
48V A 25
75V A 22
110V A 18
220V A 3
Corrente max Ie in DC3-DC5 con L/R 15ms con 3 poli in serie
24V A 32
48V A 28
75V A 28
110V A 23
220V A 25
Corrente max Ie in DC3-DC5 con L/R 15ms con 4 poli in serie
24V A 32
48V A 28
75V A 28
110V A 23
220V A 15
Corrente di breve durata ammissibile 10s A 320
(IEC/EN 60947-1)
Fusibile di protezione
gG (IEC) A 63
aM (IEC) A 40
Potere di chiusura (valore efficace) A 380
Potere di apertura alla tensione
440V A 304
500V A 240
690V A 192
Resistenza per polo (valore medio) m 2
Potenza dissipata per polo (valori medi)
Ith W 6
AC3 W 2.9
Coppia di serraggio terminali
min Nm 2.5
max Nm 3
min Ibin 1.8
max Ibin 2.2
Coppia di serraggio terminali bobina
min Nm 0.8
max Nm 1
min Ibft 0.8
max Ibft 0.74
Numero max conduttori installabili nr. 2
contemporaneamente
Sezione dei conduttori
Flessibili senza terminale
min mm 2.5
max mm 16
Flessibili con terminale
min mm 1
max mm 10
Flessibile con terminale a forcella
min mm 1
max mm 10
Protezione terminali di potenza secondo IP20 when wired
IEC/EN 60529
Caratteristiche meccaniche
Posizione di montaggio
Normale Piano verticale
Ammessa 30
Fissaggio A vite / guida DIN 35mm
Peso prodotto g 508
Manovre
Durata meccanica cycles 20000000
Durata elettrica cycles 1400000
Informazioni relative alla sicurezza
Performance level B10d secondo EN/ISO 13849-1
Carico nominale cycles 1400000
A vuoto cycles 20000000
Contatto speculare secondo IEC 60947-4-1 yes
Compatibilit EMC secondo EN 60947-1 yes
Comando bobina AC
Tensione nominale a 50/60Hz V 110
Limiti di funzionamento
Bobina a 50/60Hz alimentata a 50Hz
Chiusura
min %Us 80
max %Us 110
Rilascio
min %Us 20
max %Us 55
Bobina a 50/60Hz alimentata a 60Hz
Chiusura
min %Us 85
max %Us 110
Rilascio
min %Us 20
max %Us 55
Assorbimento medio a 20C
Bobina a 50/60Hz alimentata a 50Hz
Spunto VA 75
Servizio VA 9
Bobina a 50/60Hz alimentata a 60Hz
Spunto VA 70
Servizio VA 6.5
Bobina a 60Hz alimentata a 60Hz
Spunto VA 75
Servizio VA 9
Dissipazione a 20C 50Hz W 2.5
Frequenza massima dei cicli
Manovra meccanica cycles/h 3600
Tempi di manovra
Tempi medi con comando a Us
in AC
Chiusura NA
min ms 8
max ms 24
Rilascio NA
min ms 5
max ms 15
Chiusura NC
min ms 9
max ms 20
Rilascio NC
min ms 9
max ms 17
Dati tecnici UL
Full-load current (FLA) per motore trifase
a 480V A 40
a 600V A 32
Potenza meccanica erogata con
Motore monofase in AC
110/120V HP 3
230V HP 7.5
Motore trifase in AC
200/208V HP 10
220/230V HP 15
460/480V HP 30
575/600V HP 30
General USE
Contattore
AC A 55
Condizioni ambientali
Temperatura
Temperatura di impiego
min C -50
max C 70
Temperatura di stoccaggio
min C -60
max C 80
Altitudine massima m 3000
Tolleranze e protezioni
Grado di inquinamento 3
Classificazione ETIM
ETIM 8.0 EC000066 – Contatto per
commutazione in C.A.
