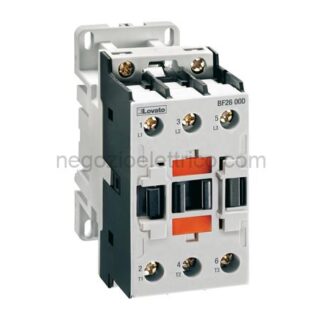

LOVBF3200L024 contattore 3p 32a ac3 basso consumo

Descrizione

Scheda Tecnica
Denominazione del prodotto Contattore di potenza
Tipo BF32
Caratteristiche dei contatti
Numero di poli nr. 3
Tensione nominale di isolamento IEC/ V 690
EN
Tensione nominale di tenuta ad kV 6
impulso (Uimp)
Frequenza di impiego
min Hz 25
max Hz 400
Corrente convenzionale termica in A 56
aria libera Ith IEC
Corrente di impiego Ie
AC-1 (40C) A 56
AC-1 (55C) A 45
AC-1 (70C) A 40
AC-3 (440V 55C) A 32
AC-4 (400V) A 13.5
Potenza nominale AC-3 (T55C)
230V kW 8.8
400V kW 18
415V kW 17
440V kW 17
500V kW 20
690V kW 22
Potenza nominale AC-1 (T40C)
230V kW 21
400V kW 36
500V kW 45
690V kW 62
Corrente max Ie in DC1 con L/R 1ms con 1 poli in serie
24V A 30
48V A 26
75V A 22
110V A 8
220V A
Corrente max Ie in DC1 con L/R 1ms con 2 poli in serie
24V A 32
48V A 32
75V A 28
110V A 25
220V A 3
Corrente max Ie in DC1 con L/R 1ms con 3 poli in serie
24V A 32
48V A 32
75V A 32
110V A 27
220V A 23
Corrente max Ie in DC1 con L/R 1ms con 4 poli in serie
24V A
48V A
75V A
110V A
220V A
Corrente max Ie in DC3-DC5 con L/R 15ms con 1 poli in serie
24V A 20
48V A 17
75V A 15
110V A 2,5
220V A
Corrente max Ie in DC3-DC5 con L/R 15ms con 2 poli in serie
24V A 25
48V A 22
75V A 20
110V A 15
220V A 3
Corrente max Ie in DC3-DC5 con L/R 15ms con 3 poli in serie
24V A 30
48V A 28
75V A 28
110V A 20
220V A 23
Corrente max Ie in DC3-DC5 con L/R 15ms con 4 poli in serie
24V A
48V A
75V A
110V A
220V A
Corrente di breve durata ammissibile A 320
10s (IEC/EN 60947-1)
Fusibile di protezione
gG (IEC) A 63
aM (IEC) A 32
Potere di chiusura (valore efficace) A 320
Potere di apertura alla tensione
440V A 256
500V A 240
690V A 192
Resistenza per polo (valore medio) m 2
Potenza dissipata per polo (valori medi)
Ith W 6
AC3 W 2
Coppia di serraggio terminali
min Nm 2.5
max Nm 3
min Ibin 1.8
max Ibin 2.2
Coppia di serraggio terminali bobina
min Nm 0.8
max Nm 1
min Ibft 0.8
max Ibft 0.74
Numero max conduttori installabili nr. 2
contemporaneamente
Sezione dei conduttori
Flessibili senza terminale
min mm 2.5
max mm 16
Flessibili con terminale
min mm 1
max mm 10
Flessibile con terminale a forcella
min mm 1
max mm 10
Protezione terminali di potenza IP20 when wired
secondo IEC/EN 60529
Caratteristiche meccaniche
Posizione di montaggio
Normale Piano verticale
Ammessa 30
Fissaggio A vite / guida DIN 35mm
Peso prodotto g 568
Manovre
Durata meccanica cycles 20000000
Durata elettrica cycles 1600000
Informazioni relative alla sicurezza
Performance level B10d secondo EN/ISO 13849-1
Carico nominale cycles 1600000
A vuoto cycles 20000000
Contatto speculare secondo IEC 60947- yes
4-1
Compatibilit EMC secondo EN 60947-1 yes
Comando bobina DC
Tensione nominale di comando V 24
Limiti di funzionamento
Chiusura
min %Us 80
max %Us 110
Rilascio
min %Us 10
max %Us 40
Assorbimento medio a 20C
Spunto W 2.4
Servizio W 2.4
Frequenza massima dei cicli
Manovra meccanica cycles/h 3600
Tempi di manovra
Tempi medi con comando a Us
in AC
Chiusura NA
min ms 8
max ms 24
Rilascio NA
min ms 5
max ms 15
Chiusura NC
min ms 9
max ms 20
Rilascio NC
min ms 9
max ms 17
in DC
Chiusura NA
min ms 76
max ms 92
Rilascio NA
min ms 16
max ms 20
Dati tecnici UL
Full-load current (FLA) per motore trifase
a 480V A 27
a 600V A 27
Potenza meccanica erogata con
Motore monofase in AC
110/120V HP 3
230V HP 7.5
Motore trifase in AC
200/208V HP 10
220/230V HP 10
460/480V HP 20
575/600V HP 25
General USE
Contattore
AC A 55
Condizioni ambientali
Temperatura
Temperatura di impiego
min C -50
max C 70
Temperatura di stoccaggio
min C -60
max C 80
Altitudine massima m 3000
Tolleranze e protezioni
Grado di inquinamento 3
Classificazione ETIM
ETIM 8.0 EC000066 – Contatto per
commutazione in C.A.
