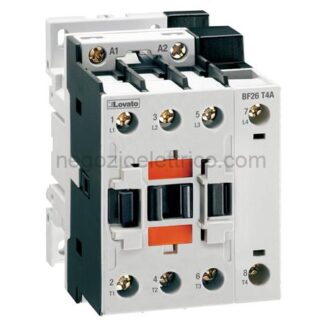

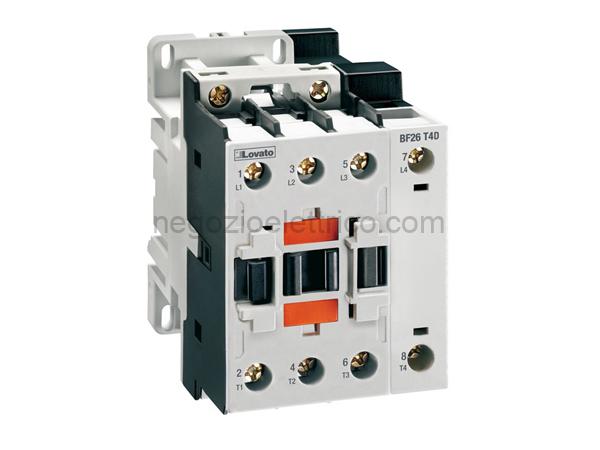

LOVBF26T2D220 contattore 4p 2no+2nc 45a ac1

Descrizione

Scheda Tecnica
Denominazione del prodotto Contattore di potenza
Tipo BF26
Caratteristiche dei contatti
Numero di poli nr. 4
Tensione nominale di isolamento IEC/ V 690
EN
Tensione nominale di tenuta ad kV 6
impulso (Uimp)
Frequenza di impiego
min Hz 25
max Hz 400
Corrente convenzionale termica in A 45
aria libera Ith IEC
Corrente di impiego Ie
AC-1 (40C) A 45
AC-1 (55C) A 36
AC-1 (70C) A 32
AC-3 (440V 55C) A 26
AC-4 (400V) A 11.5
Potenza nominale AC-1 (T40C)
230V kW 17
400V kW 30
500V kW 37
690V kW 51
Corrente di breve durata ammissibile A 210
10s (IEC/EN 60947-1)
Fusibile di protezione
gG (IEC) A 50
aM (IEC) A 32
Potere di chiusura (valore efficace) A 260
Potere di apertura alla tensione
440V A 208
500V A 184
690V A 168
Resistenza per polo (valore medio) m 2
Potenza dissipata per polo (valori medi)
Ith W 4
AC3 W 1.4
Coppia di serraggio terminali
min Nm 2.5
max Nm 3
min Ibin 1.8
max Ibin 2.2
Coppia di serraggio terminali bobina
min Nm 0.8
max Nm 1
min Ibft 0.8
max Ibft 0.74
Numero max conduttori installabili nr. 2
contemporaneamente
Sezione dei conduttori
Flessibili senza terminale
min mm 2.5
max mm 16
Flessibili con terminale
min mm 1
max mm 10
Flessibile con terminale a forcella
min mm 1
max mm 10
Protezione terminali di potenza IP20 when wired
secondo IEC/EN 60529
Caratteristiche meccaniche
Posizione di montaggio
Normale Piano verticale
Ammessa 30
Fissaggio A vite / guida DIN 35mm
Peso prodotto g 670
Manovre
Durata meccanica cycles 20000000
Durata elettrica cycles 1600000
Informazioni relative alla sicurezza
Performance level B10d secondo EN/ISO 13849-1
Carico nominale cycles 1600000
A vuoto cycles 20000000
Contatto speculare secondo IEC 60947- Si
4-1
Compatibilit EMC secondo EN 60947-1 yes
Comando bobina DC
Tensione nominale di comando V 220
Limiti di funzionamento
Chiusura
min %Us 80
max %Us 125
Rilascio
min %Us 10
max %Us 40
Assorbimento medio a 20C
Spunto W 5.4
Servizio W 5.4
Frequenza massima dei cicli
Manovra meccanica cycles/h 3600
Tempi di manovra
Tempi medi con comando a Us
in AC
Chiusura NA
min ms 8
max ms 24
Rilascio NA
min ms 5
max ms 15
Chiusura NC
min ms 9
max ms 20
Rilascio NC
min ms 9
max ms 17
in DC
Chiusura NA
min ms 54
max ms 66
Rilascio NA
min ms 14
max ms 17
Chiusura NC
min ms 23
max ms 28
Rilascio NC
min ms 46
max ms 56
Dati tecnici UL
Full-load current (FLA) per motore trifase
a 480V A 21
a 600V A 22
Potenza meccanica erogata con
Motore monofase in AC
110/120V HP 2
230V HP 5
Motore trifase in AC
200/208V HP 7.5
220/230V HP 7.5
460/480V HP 15
575/600V HP 20
General USE
Contattore
AC A 45
Condizioni ambientali
Temperatura
Temperatura di impiego
min C -50
max C 70
Temperatura di stoccaggio
min C -60
max C 80
Altitudine massima m 3000
Tolleranze e protezioni
Grado di inquinamento 3
Classificazione ETIM
ETIM 8.0 EC000066 – Contatto per
commutazione in C.A.
