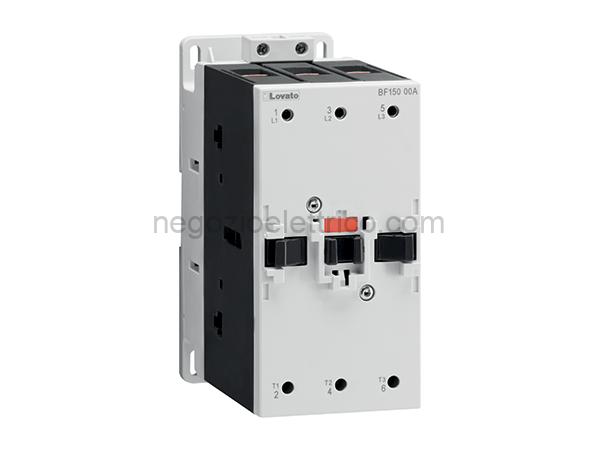

LOVBF15000A23060 contattore 3p 150a ac3 230vac 60hz

Descrizione

Scheda Tecnica
Denominazione del prodotto Contattore di potenza
Tipo BF150
Caratteristiche dei contatti
Numero di poli nr. 3
Tensione nominale di isolamento IEC/ V 1000
EN
Tensione nominale di tenuta ad kV 8
impulso (Uimp)
Frequenza di impiego
min Hz 25
max Hz 400
Corrente convenzionale termica in A 165
aria libera Ith IEC
Corrente di impiego Ie
AC-1 (40C) A 165
AC-1 (55C) A 135
AC-1 (70C) A 118
AC-3 (440V 55C) A 150
AC-4 (400V) A 70
Potenza nominale AC-3 (T55C)
230V kW 45
400V kW 75
415V kW 75
440V kW 75
500V kW 90
690V kW 110
1000V kW 55
Corrente max Ie in DC1 con L/R 1ms con 1 poli in serie
24V A 165
48V A 165
75V A 150
110V A 10
220V A
Corrente max Ie in DC1 con L/R 1ms con 2 poli in serie
24V A 165
48V A 165
75V A 165
110V A 150
220V A 14
Corrente max Ie in DC1 con L/R 1ms con 3 poli in serie
24V A 165
48V A 165
75V A 165
110V A 160
220V A 150
Corrente max Ie in DC1 con L/R 1ms con 4 poli in serie
24V A 165
48V A 165
75V A 165
110V A 165
220V A 165
Corrente max Ie in DC3-DC5 con L/R 15ms con 1 poli in serie
24V A 165
48V A 60
75V A 44
110V A 6
220V A
Corrente max Ie in DC3-DC5 con L/R 15ms con 2 poli in serie
24V A 165
48V A 82
75V A 70
110V A 80
220V A 7
Corrente max Ie in DC3-DC5 con L/R 15ms con 3 poli in serie
24V A 165
48V A 195
75V A 110
110V A 120
220V A 120
Corrente max Ie in DC3-DC5 con L/R 15ms con 4 poli in serie
24V A 165
48V A 130
75V A 130
110V A 150
220V A 150
Corrente di breve durata ammissibile A 1200
10s (IEC/EN 60947-1)
Fusibile di protezione
gG (IEC) A 250
aM (IEC) A 160
Potere di chiusura (valore efficace) A 1500
Potere di apertura alla tensione
440V A 1200
500V A 1025
690V A 905
Resistenza per polo (valore medio) m 0.45
Potenza dissipata per polo (valori medi)
Ith W 12
AC3 W 10.1
Coppia di serraggio terminali
min Nm 6
max Nm 7
min Ibin 4.4
max Ibin 5.2
Coppia di serraggio terminali bobina
min Nm 0.8
max Nm 1
min Ibft 0.59
max Ibft 0.74
Sezione dei conduttori
Flessibili senza terminale
min mm 1.5
max mm 70
Flessibili con terminale
min mm 1.5
max mm 70
Protezione terminali di potenza IP20 front
secondo IEC/EN 60529
Caratteristiche meccaniche
Posizione di montaggio
Normale Piano verticale
Ammessa 30
Fissaggio A vite / guida DIN 35mm
Peso prodotto g 2020
Manovre
Durata meccanica cycles 15000000
Durata elettrica cycles 800000
Informazioni relative alla sicurezza
Compatibilit EMC secondo EN 60947-1 yes
Tensione nominale a 60Hz V 230
Comando bobina AC
Limiti di funzionamento
Bobina a 60Hz alimentata a 60Hz
Chiusura
min %Us 80
max %Us 110
Rilascio
min %Us 20
max %Us 55
Assorbimento medio a 20C
Bobina a 50/60Hz alimentata a 50Hz
Spunto VA 300
Servizio VA 20
Bobina a 50/60Hz alimentata a 60Hz
Spunto VA 300
Servizio VA 17
Bobina a 60Hz alimentata a 60Hz
Spunto VA 300
Servizio VA 20
Dissipazione a 20C 50Hz W 6.5
Frequenza massima dei cicli
Manovra meccanica cycles/h 1500
Tempi di manovra
Tempi medi con comando a Us
in AC
Chiusura NA
min ms 45
max ms 32
Rilascio NA
min ms 9
max ms 24
Dati tecnici UL
Potenza meccanica erogata con
Motore trifase in AC
200/208V HP 50
220/230V HP 50
460/480V HP 100
575/600V HP 125
General USE
Contattore
AC A 165
Condizioni ambientali
Temperatura
Temperatura di impiego
min C -50
max C 70
Temperatura di stoccaggio
min C -60
max C 80
Altitudine massima m 3000
Classificazione ETIM
ETIM 8.0 EC000066 – Contatto per
commutazione in C.A.
