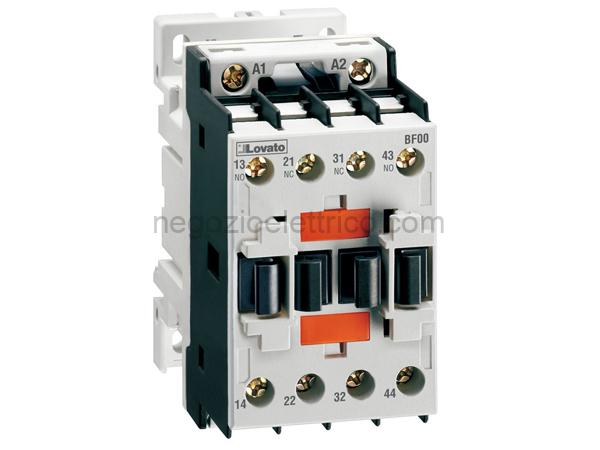

LOVBF0040A024 contattore aux 4no 24v 50/60hz

Descrizione

Scheda Tecnica
Denominazione del prodotto Contattore ausiliario
Tipo BF00
Caratteristiche dei contatti
Numero di poli nr. 4
Tensione nominale di isolamento IEC/ V 690
EN
Tensione nominale di tenuta ad kV 6
impulso (Uimp)
Frequenza di impiego
min Hz 25
max Hz 400
Corrente convenzionale termica in A 10
aria libera Ith IEC
Corrente di impiego Ie
AC-1 (55C) A 0
Corrente di breve durata ammissibile A 0
10s (IEC/EN 60947-1)
Fusibile di protezione
gG (IEC) A 25
Coppia di serraggio terminali
min Nm 1.5
max Nm 1.8
min Ibin 1.1
max Ibin 1.5
Coppia di serraggio terminali bobina
min Nm 0.8
max Nm 1
min Ibft 0.8
max Ibft 0.74
Numero max conduttori installabili nr. 2
contemporaneamente
Sezione dei conduttori
Flessibili senza terminale
min mm 1
max mm 6
Flessibili con terminale
min mm 1
max mm 4
Flessibile con terminale a forcella
min mm 1
max mm 4
Protezione terminali di potenza IP20 when wired
secondo IEC/EN 60529
Caratteristiche meccaniche
Posizione di montaggio
Normale Piano verticale
Ammessa 30
Fissaggio A vite / guida DIN 35mm
Peso prodotto g 364
Caratteristiche dei contatti ausiliari incorporati
Tipo di contatto 4 NO
Corrente convenzionale termica Ith A 10
Designazione secondo IEC/EN 60947-5-1 A600 – P600
Corrente di impiego AC15
230V A 3
400V A 1.9
500V A 1.4
Corrente di impiego DC12
110V A 5.7
Corrente di impiego DC13
24V A 5.7
48V A 2.9
60V A 2.3
110V A 1.25
125V A 1.1
220V A 0.55
600V A 0.2
Manovre
Durata meccanica cycles 20000000
Informazioni relative alla sicurezza
Performance level B10d secondo EN/ISO 13849-1
A vuoto cycles 20000000
Contatto speculare secondo IEC 60947- Si
4-1
Compatibilit EMC secondo EN 60947-1 yes
Comando bobina AC
Tensione nominale a 50/60Hz V 24
Limiti di funzionamento
Bobina a 50/60Hz alimentata a 50Hz
Chiusura
min %Us 80
max %Us 110
Rilascio
min %Us 20
max %Us 55
Bobina a 50/60Hz alimentata a 60Hz
Chiusura
min %Us 80
max %Us 110
Rilascio
min %Us 20
max %Us 55
Assorbimento medio a 20C
Bobina a 50/60Hz alimentata a 50Hz
Spunto VA 75
Servizio VA 9
Bobina a 50/60Hz alimentata a 60Hz
Spunto VA 70
Servizio VA 6.5
Bobina a 60Hz alimentata a 60Hz
Spunto VA 75
Servizio VA 9
Dissipazione a 20C 50Hz W 2.5
Frequenza massima dei cicli
Manovra meccanica cycles/h 3600
Tempi di manovra
Tempi medi con comando a Us
in AC
Chiusura NA
min ms 8
max ms 24
Rilascio NA
min ms 10
max ms 20
Chiusura NC
min ms 17
max ms 30
Rilascio NC
min ms 7
max ms 18
Dati tecnici UL
Classificazione dei contatti A600 – P600
ausuliari secondo UL
General USE
Contattore
AC A 165
Condizioni ambientali
Temperatura
Temperatura di impiego
min C -50
max C 70
Temperatura di stoccaggio
min C -60
max C 80
Altitudine massima m 3000
Tolleranze e protezioni
Grado di inquinamento 3
Classificazione ETIM
ETIM 8.0 EC000196 – Contattore ausiliario
