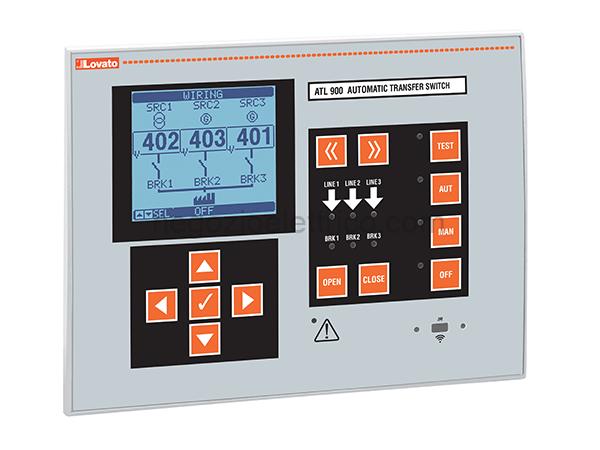

LOVATL900 ATS 180X240 100-240VAC EXP – 3 LINEE

Descrizione

Scheda Tecnica
Commutatori di rete automatici per
3 linee di alimentazione e due
Denominazione del prodotto congiuntori, controllo trifase, con
display LCD, RS485 integrato,
espandibile
Tipo ATL900
Caratteristiche generali
Numero di sorgenti controllate N 3
Numero di congiuntori controllati N 2
Display Display grafico LCD retroilluminato
128×112 pixel
Lingue N 8
Espandibilit 3 slot di espansione per moduli EXP
…
Alimentazione AC
Tensione nominale AC VAC 100…240
Limiti di funzionamento AC VAC 90…264
Frequenza nominale Hz 50/60
Campo di funzionamento frequenza Hz 45…66
Immunit alle microinterruzioni
110VAC ms 40
220VAC ms 200
Immunit alle microinterruzioni (con espansione EXP)
110VAC ms 20
220VAC ms 100
Potenza assorbita AC (max) VA 16.5
Alimentazione DC
Tensione nominale DC VDC 12-24-48
Limiti di funzionamento DC VDC 7.5…57.6
Corrente assorbita max mA 510mA a 12VDC, 260mA a 24VDC, 135mA
a 48VDC
Potenza massima assorbita / W 6.5
dissipata
Ingressi di tensione
Tensione nominale Ue massima 100…600VAC L-L (346VAC L-N)
Campo di misura V 50…720VAC L-L (415VAC L-N)
Campo di frequenza Hz 45…66Hz – 360440Hz
Tipo di misura Vero valore efficace (TRMS)
Impedenza in ingresso
fase-fase k >1.10M
fase-neutro k >0.55M
Precisione di misura 0.25% f.s. 1 digit
Linea monofase, bifase, trifase con
Modalit di collegamento o senza neutro e sistema trifase
bilanciato
Ingressi di corrente
Corrente nominale (Ie) A 1A~ or 5A~
Campo di misura for scale 5A: 0.02 – 6A~ for scale
1A: 0.02 – 1.2A~
Shunt alimentato da trasformatore
Tipo di ingresso di corrente esterno (bassa
tensione) 5A max
Tipo di misura Vero valore efficace (TRMS)
Sovraccaricabilit 1.2 Ie
Limite termico di breve durata A 50A per 1 secondo
Autocomsumo per fase W <0.6VA Ingressi digitali Numero di ingressi digit. n 12 Tipo di ingresso digitale Negativo di corrente 8 Segnale di ingresso basso VDC 2.2 Segnale di ingresso alto VDC 3.4 Ritardo del segnale d'ingresso ms 50 Orologio datario Riserva di carica Condensatore di backup Funzionamento senza tensione di 14 giorni circa alimentazione Uscite a rel Numero di usci. rel N 10 Configurazione contatti 6 x 1NA + 4 in scambio Durata elettrica cycles 105 Durata meccanica cycles 107 Uscite statiche Numero di uscite stat. 1 (OUT8) Tipo di uscita statica NO Uscita statica Tensione di impiego V 1030 Corrente massima mA 50 Comunicazione Interfac. NFC Si Porta di comunicazine ottica USB sul S, con connetore USB CX01 fronte (opzionale) Porta di comunicazine ottica Wi-Fi S, con connettore Wi-Fi CX02 sul fronte (opzionale) Connessione USB EXP1010 (optional) RS232 EXP1011 (optional) RS485 Built-in o EXP1012 (opzionale) Ethernet EXP1013 (optional) Profibus EXP1014 (optional) via modem EXP1015 (optional) Funzioni Numero di congiuntori gestibili 2 Tipologia sorgente programmabile Si Transazione chiusa Si Gestione carichi non prioritari Si Gestione commutazione con soglie di Si potenza Logica PLC programmabile Si Temporizzatori Si Layout impianto disponibili a 14 display Layout impianto personalizzabili Si Allarmi utente Si Limiti Si Registrazione eventi 250 Orologio datario con riserva di Si carica Allarmi acustici Si Ingressi analogici EXP1004 (optional) Uscite analogiche EXP1005 (optional) Accessorio per remotizzazione RGKRR (optional) allarmi Condizioni ambientali Temperatura Temperatura di impiego min C -30 max C +70 Temperatura di stoccaggio min C -30 max C +80 Umidit relativa % <80% Grado di inquinamento massimo 2 Categoria di sovratensione 3 Categoria di misura III Sequenza climatica Z/ABDM (IEC/EN 60068-2-61) Resistenza a urti 15g (IEC/EN 60068-2-27) Resistenza alle vibrazioni 0.7g (IEC/EN 60058-2-6) Custodia Esecuzione Da incasso Materiale Policarbonato Montaggio Ad incasso - foro pannello 220x160 mm Grado di protezione IP65 frontale, IP20 sui terminali Dimensioni (L x A x P) mm 240 x 180 x 43.9 Peso prodotto g 1800 Classificazione ETIM ETIM 8.0 EC000236 - Modulo CPU per PLC
