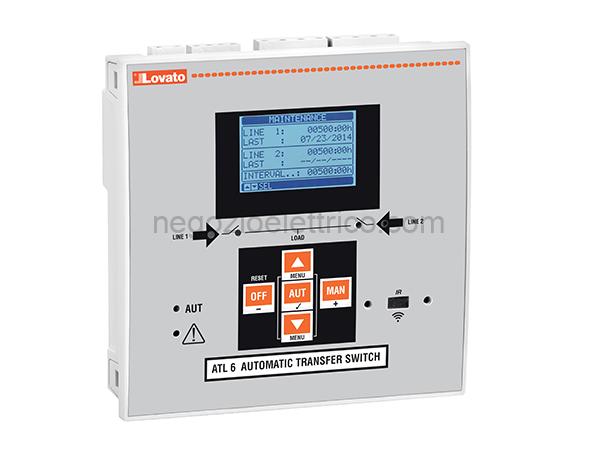

LOVATL601 commutatore aut.144×144 12-24vdc

Descrizione

Scheda Tecnica
Commutatori di rete automatici per
Denominazione del prodotto 2 linee di alimentazione, controllo
trifase, con display LCD,
alimentazione 12-24VDC
Tipo ATL601
Caratteristiche generali
Numero di sorgenti controllate N 2
Display Display grafico LCD retroilluminato
128×80 pixel
Lingue N 5
Espandibilit No
Alimentazione DC
Tensione nominale DC VDC 12-24
Limiti di funzionamento DC VDC 7.5…33
Corrente assorbita max mA 230mA a 12VDC, 120mA a 24VDC
Potenza massima assorbita / W 2.9
dissipata
Ingressi di tensione
Tensione nominale Ue massima 100…480VAC L-L (277VAC L-N)
Campo di misura V 50…576VAC L-L (333VAC L-N)
Campo di frequenza Hz 4565
Tipo di misura Vero valore efficace (TRMS)
Impedenza in ingresso
fase-fase k >1.0M
fase-neutro k >0.5M
Precisione di misura 0.25% f.s. 1 digit
Linea monofase, bifase, trifase con
Modalit di collegamento o senza neutro e sistema trifase
bilanciato
Ingressi digitali
Numero di ingressi digit. n 6
Tipo di ingresso digitale Negativo
di corrente <8 Segnale di ingresso basso VDC 2.2 Segnale di ingresso alto VDC 3.4 Ritardo del segnale d'ingresso ms 50 Uscite a rel Numero di usci. rel N 7 Configurazione contatti 6 x 1NA + 1 in scambio Durata elettrica cycles 105 Durata meccanica cycles 107 Comunicazione Porta di comunicazine ottica USB sul S, con connetore USB CX01 fronte (opzionale) Porta di comunicazine ottica Wi-Fi S, con connettore Wi-Fi CX02 sul fronte (opzionale) Funzioni Tipologia sorgente programmabile Monofase, bifase, trifase con o senza neutro Allarmi utente Si Limiti Si Registrazione eventi 100 Condizioni ambientali Temperatura Temperatura di impiego min C -30 max C +70 Temperatura di stoccaggio min C -30 max C +80 Umidit relativa % <80% Grado di inquinamento massimo 2 Categoria di sovratensione 3 Categoria di misura III Sequenza climatica Z/ABDM (IEC/EN 60068-2-61) Resistenza a urti 15g (IEC/EN 60068-2-27) Resistenza alle vibrazioni 0.7g (IEC/EN 60068-2-6) Custodia Esecuzione Da incasso Materiale Policarbonato Montaggio Ad incasso - foro pannello 138x138 mm IP40 frontale, IP65 con guarnizione Grado di protezione opzionale codice EXP8001, IP20 sui terminali Dimensioni (L x A x P) mm 144 x 144 x 52.2mm Peso prodotto g 600 Classificazione ETIM ETIM 8.0 EC000236 - Modulo CPU per PLC
