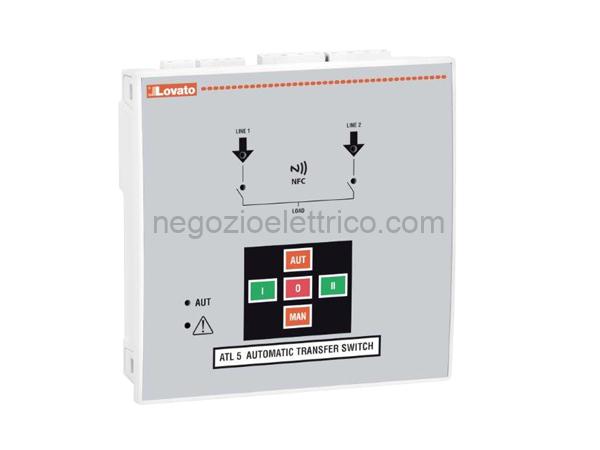

LOVATL500 commutatore aut. 144×144 110-240vac

Descrizione

Scheda Tecnica
Commutatori di rete automatici per 2
Denominazione del prodotto linee di alimentazione, autoalimentato,
controllo trifase, con NFC e sinottico
Tipo ATL500
Caratteristiche generali
Numero di sorgenti controllate N 2
Display No
Espandibilit No
Alimentazione AC
Tensione nominale AC VAC 100…240VAC L-N
Limiti di funzionamento AC VAC 90…300VAC L-N
Frequenza nominale Hz 50/60
Campo di funzionamento frequenza Hz 45…66
Immunit alle microinterruzioni
110VAC ms 200
220VAC ms 400
Potenza assorbita AC (max) VA 3.7
Ingressi di tensione
Tensione nominale Ue massima 415VAC L-L (240VAC L-N)
Campo di misura V 155…519VAC L-L (90…300VAC L-N)
Campo di frequenza Hz 45…66
Tipo di misura Vero valore efficace (TRMS)
Impedenza in ingresso
fase-fase k >1.0M
fase-neutro k >0.5M
Precisione di misura 0.25% f.s.
Modalit di collegamento Sistema monofase, bifase, trifase con
neutro
Ingressi digitali
Numero di ingressi digit. n 2
Tipo di ingresso digitale Negativo
di corrente 5mA
Segnale di ingresso basso VDC 2.6V
Segnale di ingresso alto VDC 3.1V
Ritardo del segnale d’ingresso ms 50
Uscite a rel
Numero di usci. rel N 3
Configurazione contatti 2 x 1NA (OUT1, OUT2) + 1 in scambio
(OUT3)
Durata elettrica cycles 105
Durata meccanica cycles 107
Comunicazione
Interfac. NFC Si
Funzioni
Tipologia sorgente programmabile Monofase, bifase, trifase con neutro
Condizioni ambientali
Temperatura
Temperatura di impiego
min C -30
max C +70
Temperatura di stoccaggio
min C -30
max C +80
Umidit relativa % <80% Grado di inquinamento massimo 2 Categoria di sovratensione 3 Categoria di misura III Sequenza climatica Z/ABDM (IEC/EN 60068-2-61) Resistenza a urti 15g (IEC/EN 60068-2-27) Resistenza alle vibrazioni 0.7g (IEC/EN 60068-2-6) Custodia Esecuzione Da incasso Materiale Policarbonato Montaggio Ad incasso - foro pannello 138x138 mm IP40 frontale, IP65 con guarnizione Grado di protezione opzionale codice EXP8001, IP20 sui terminali Dimensioni (L x A x P) mm 144 x 144 x 52.2mm Peso prodotto g 580 Classificazione ETIM ETIM 8.0 EC000236 - Modulo CPU per PLC
