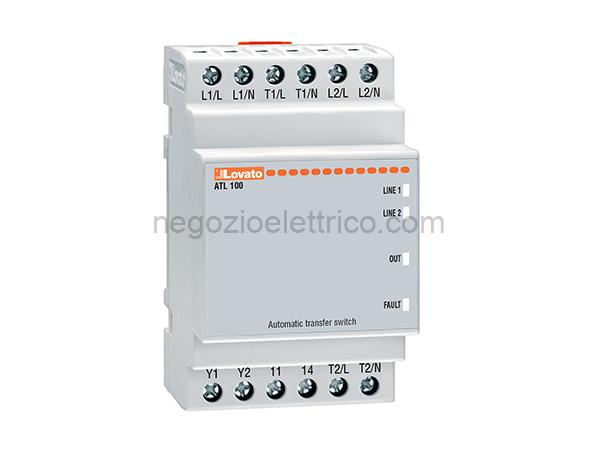

LOVATL100 commutatore di rete automatico modulare

Descrizione

Scheda Tecnica
Commutatori di rete automatici per 2
Denominazione del prodotto linee di alimentazione, controllo
monofase, custodia modulare
Tipo ATL100
Caratteristiche generali
Numero di sorgenti controllate N 2
Display No
Espandibilit No
Alimentazione AC
Tensione nominale AC VAC 110…230
Limiti di funzionamento AC VAC 80…300
Frequenza nominale Hz 50/60
Campo di funzionamento frequenza Hz 45…66
Potenza assorbita AC (max) VA 7
Ingressi di tensione
Tensione nominale Ue massima 110…230VAC
Campo di misura V 80…300
Campo di frequenza Hz 45…65
Tipo di misura Vero valore efficace (TRMS)
Impedenza in ingresso
fase-neutro k >8M
Precisione di misura 0.25% f.s
Modalit di collegamento Monofase
Ingressi digitali
Numero di ingressi digit. n 1 per la tensione nominale 110 / 230VAC
Uscite a rel
Numero di usci. rel N 3
Configurazione contatti 2 x 2NA (OUT1, OUT2) + 1 x 1NA (alarm)
Durata elettrica cycles OUT1, OUT2: 105 Alarm output: 105
Durata meccanica cycles OUT1, OUT2: 1 x 107 Alarm output: 2 x
107
Condizioni ambientali
Temperatura
Temperatura di impiego
min C -30
max C +70
Temperatura di stoccaggio
min C -30
max C +80
Umidit relativa % <80% Grado di inquinamento massimo 2 Categoria di sovratensione 3 Categoria di misura III Sequenza climatica Z/ABDM (IEC/EN 60068-2-61) Resistenza a urti 15g (IEC/EN 60068-2-27) Resistenza alle vibrazioni 0.7g (IEC/EN 60068-2-6) Custodia Esecuzione Custodia modulare (3 moduli DIN 43880) Materiale Poliammide Montaggio Guida DIN 35mm (IEC / EN 60715) o tipo a vite tramite clip rimovibili Grado di protezione IP40 frontale, IP20 sui terminali Dimensioni (L x A x P) mm 53.5 x 104.7 x 63 Peso prodotto g 300 Classificazione ETIM ETIM 8.0 EC000236 - Modulo CPU per PLC
