Descrizione
Scheda Tecnica

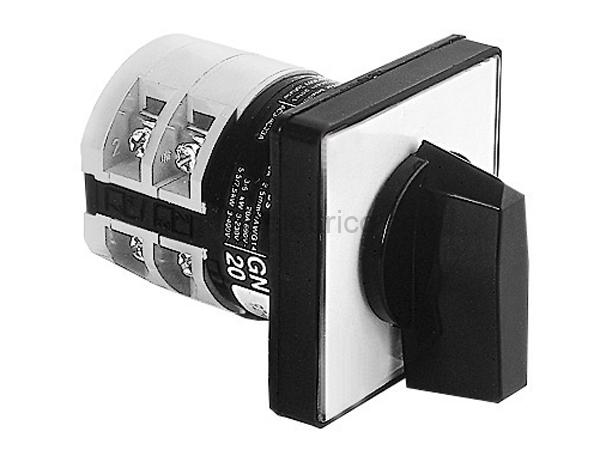

Denominazione del prodotto Commutatori a camme
Tipo 7GN32
Caratteristiche generali
Schema 92 – Interruttore 4 poli
Esecuzione Per montaggio frontale con maniglia
nera (U)
Caratteristiche dei contatti
Tensione nominale di isolamento
IEC/EN V 690
UL/CSA V 600
Tensione nominale di tenuta ad kV 6
impulso (Uimp)
Corrente convenzionale termica in aria libera Ith
IEC/EN A 32
UL/CSA A 40
Tensione di funzionamento nominale V 480
Tensione nominale di tenuta a kV 4
impulso
Max. calibro fusibili per protezione da corto circuito In (gG)
10kA A 32
15kA A 32
25kA A 32
50kA A 32
Corrente nominale di breve durata Icw
1s A 800
Conducibilit 10/5 mA/V
Corrente di impiego Ie IEC/EN
AC1/AC21A
A 32
AC15
110V A 25
220/230V A 20
380/400V A 10
660/690V A 2
Potenza nominale di impiego in AC
trifase AC3
220/230V kW 7.5
380/440V kW 11
500/690V kW 11
monofase AC3
110V kW 2.2
220/230V kW 4
380/440V kW 6.5
trifase AC23A
220/230V kW 8
380/440V kW 15
500/690V kW 18.5
monofase AC23A
110V kW 2.2
220/230V kW 4
380/440V kW 7.5
Corrente nominale di impiego in DC
DC21A
48V A 32
60V A 32
110V A 6
220V A 0.9
DC23A (poli in serie)
24V A 32 (1)
48V A 32 (2)
60V A 32 (3)
110V A 15 (3)
220V A 12 (4)
DC13
24V A 32
48V A 25
60V A 16
110V A 3
220V A 0.5
Potenza dissipata W 1.5
Caratteristiche meccaniche
Attacchi vite M4
Coppia di serraggio terminali max Nm 1.2
Sezione dei conduttori
AWG – Cavo rigido
min AWG 16
max AWG 8
AWG – Cavo flessibile
min AWG 16
max AWG 10
Sezione dei conduttori (IEC) – Cavo flessibile
min mm 1.5
max mm 4
Sezione dei conduttori (IEC) – Cavo rigido
min mm 1.5
max mm 6
Durata meccanica cycles 5×10
Dati tecnici UL
Interruttori per motori a comando diretto
Per motore trifase
120V HP 5
240V HP 10
480V HP 15
600V HP 15
Per motore monofase
120V HP 2
240V HP 5
Condizioni ambientali
Temperatura
Temperatura di impiego
min C -25
max C +55
Temperatura di stoccaggio
min C -40
max C +70
Tolleranze e protezioni
Grado di protezione IP frontale IP40
Grado di protezione Terminali IP00
Classificazione ETIM
ETIM 8.0 EC001105 – interruttore
