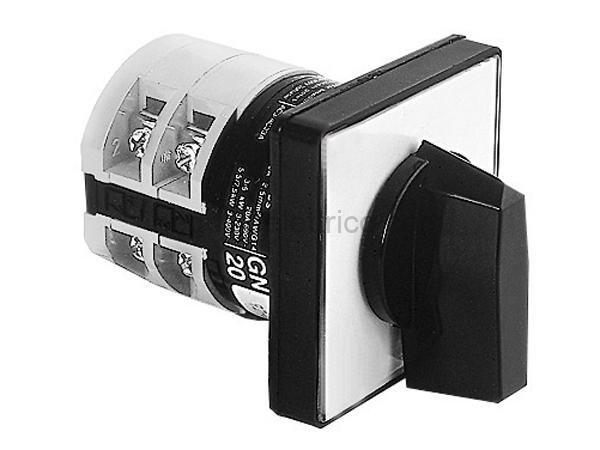

LOV7GN2511U invertitore. 3f 25a mont. front. 48×48

Descrizione

Scheda Tecnica
Denominazione del prodotto Commutatori a camme
Tipo 7GN25
Caratteristiche generali
Schema 11 – Invertitore di marcia trifase
Esecuzione Per montaggio frontale con maniglia
nera (U)
Caratteristiche dei contatti
Tensione nominale di isolamento
IEC/EN V 690
UL/CSA V 600
Tensione nominale di tenuta ad kV 6
impulso (Uimp)
Corrente convenzionale termica in aria libera Ith
IEC/EN A 25
UL/CSA A 30
Tensione di funzionamento nominale V 480
Tensione nominale di tenuta a kV 4
impulso
Max. calibro fusibili per protezione da corto circuito In (gG)
10kA A 25
15kA A 25
25kA A 25
Corrente nominale di breve durata Icw
1s A 400
Conducibilit 10/5 mA/V
Corrente di impiego Ie IEC/EN
AC1/AC21A
A 25
AC15
110V A 16
220/230V A 12
380/400V A 8
660/690V A 2
Potenza nominale di impiego in AC
trifase AC3
220/230V kW 5.5
380/440V kW 7.5
500/690V kW 7.5
monofase AC3
110V kW 1.5
220/230V kW 3
380/440V kW 5.5
trifase AC23A
220/230V kW 6.5
380/440V kW 11
500/690V kW 11
monofase AC23A
110V kW 1.5
220/230V kW 3.7
380/440V kW 5.5
Corrente nominale di impiego in DC
DC21A
48V A 25
60V A 25
110V A 4
220V A 0.7
DC23A (poli in serie)
24V A 25 (1)
48V A 25 (2)
60V A 25 (3)
110V A 12 (3)
220V A 10 (4)
DC13
24V A 25
48V A 20
60V A 16
110V A 1.5
220V A 0.4
Potenza dissipata W 1.1
Caratteristiche meccaniche
Attacchi vite M3.5
Coppia di serraggio terminali max Nm 0.8
Sezione dei conduttori
AWG – Cavo rigido
min AWG 20
max AWG 10
AWG – Cavo flessibile
min AWG 20
max AWG 12
Sezione dei conduttori (IEC) – Cavo flessibile
min mm 0.5
max mm 4
Sezione dei conduttori (IEC) – Cavo rigido
min mm 0.5
max mm 4
Durata meccanica cycles 5×10
Dati tecnici UL
Interruttori per motori a comando diretto
Per motore trifase
120V HP 3
240V HP 5
480V HP 10
600V HP 15
Per motore monofase
120V HP 1.5
240V HP 3
Condizioni ambientali
Temperatura
Temperatura di impiego
min C -25
max C +55
Temperatura di stoccaggio
min C -40
max C +70
Tolleranze e protezioni
Grado di protezione IP frontale IP40
Grado di protezione Terminali IP00
Classificazione ETIM
ETIM 8.0 EC001105 – interruttore
