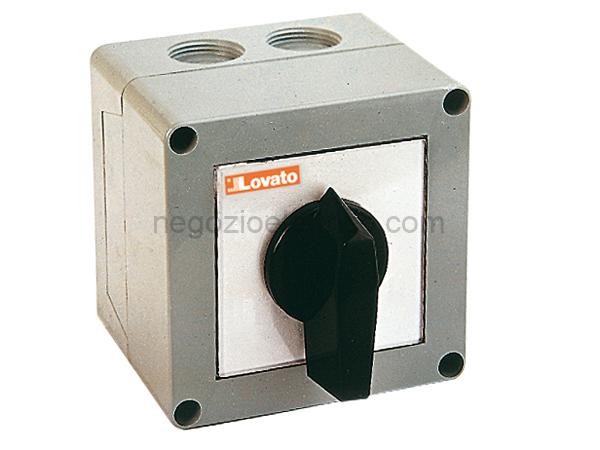

LOV7GN2011P invertitore 3f 20a cass. plastica 75×75

Descrizione

Scheda Tecnica
Denominazione del prodotto Commutatori a camme
Tipo 7GN20
Caratteristiche generali
Schema 11 – Invertitore di marcia trifase
Esecuzione In cassetta plastica con maniglia
nera (P)
Caratteristiche dei contatti
Tensione nominale di isolamento
IEC/EN V 690
UL/CSA V 600
Tensione nominale di tenuta ad kV 6
impulso (Uimp)
Corrente convenzionale termica in aria libera Ith
IEC/EN A 20
UL/CSA A 20
Tensione di funzionamento nominale V 480
Tensione nominale di tenuta a impulso kV 4
Max. calibro fusibili per protezione da corto circuito In (gG)
10kA A 20
15kA A 16
25kA A 16
Corrente nominale di breve durata Icw
1s A 250
Conducibilit 10/5 mA/V
Corrente di impiego Ie IEC/EN
AC1/AC21A
A 20
AC15
110V A 10
220/230V A 8
380/400V A 6
660/690V A 1.5
Potenza nominale di impiego in AC
trifase AC3
220/230V kW 3
380/440V kW 5.5
500/690V kW 5.5
monofase AC3
110V kW 0.8
220/230V kW 2.2
380/440V kW 3
trifase AC23A
220/230V kW 5
380/440V kW 7.5
500/690V kW 7.5
monofase AC23A
110V kW 0.8
220/230V kW 2.5
380/440V kW 3.7
Corrente nominale di impiego in DC
DC21A
48V A 20
60V A 20
110V A 4
220V A 0.6
440V A 0.25
DC23A (poli in serie)
24V A 20 (1)
48V A 20 (2)
60V A 20 (3)
110V A 10 (3)
220V A 8 (4)
DC13
24V A 20
48V A 16
60V A 12
110V A 1
220V A 0.4
440V A 0.15
Potenza dissipata W 0.8
Caratteristiche meccaniche
Attacchi vite M3
Coppia di serraggio terminali max Nm 0.5
Sezione dei conduttori
AWG – Cavo rigido
min AWG 20
max AWG 12
AWG – Cavo flessibile
min AWG 20
max AWG 14
Sezione dei conduttori (IEC) – Cavo flessibile
min mm 0.5
max mm 2.5
Sezione dei conduttori (IEC) – Cavo rigido
min mm 0.5
max mm 2.5
Durata meccanica cycles 5×10
Dati tecnici UL
Interruttori per motori a comando diretto
Per motore trifase
120V HP 1.5
240V HP 3
480V HP 7.5
600V HP 10
Per motore monofase
120V HP 0.75
240V HP 2
Condizioni ambientali
Temperatura
Temperatura di impiego
min C -25
max C +55
Temperatura di stoccaggio
min C -40
max C +70
Tolleranze e protezioni
Grado di protezione IP frontale IP40
Grado di protezione Terminali IP00
Classificazione ETIM
ETIM 8.0 EC001105 – interruttore
