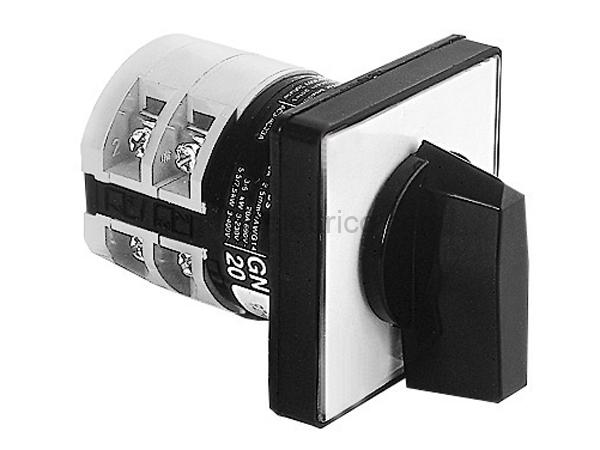

LOV7GN12575U commutatore 4p 125a mont. frontale 90×90

Descrizione

Scheda Tecnica
Denominazione del prodotto Commutatori a camme
Tipo 7GN125
Caratteristiche generali
Schema 75 – Commutatore 4 poli
Esecuzione Per montaggio frontale con maniglia
nera (U)
Caratteristiche dei contatti
Tensione nominale di isolamento
IEC/EN V 690
UL/CSA V 600
Tensione nominale di tenuta ad kV 6
impulso (Uimp)
Corrente convenzionale termica in aria libera Ith
IEC/EN A 125
UL/CSA A 130
Tensione di funzionamento nominale V 690
Tensione nominale di tenuta a kV 6
impulso
Max. calibro fusibili per protezione da corto circuito In (gG)
10kA A 125
15kA A 100
25kA A 100
50kA A 100
63kA A 100
Corrente nominale di breve durata Icw
1s A 2100
Conducibilit 10/5 mA/V
Corrente di impiego Ie IEC/EN
AC1/AC21A
A 125
AC15
110V A 40
220/230V A 28
380/400V A 15
660/690V A 5
Potenza nominale di impiego in AC
trifase AC3
220/230V kW 18.5
380/440V kW 37
500/690V kW 33
monofase AC3
110V kW 5
220/230V kW 11
380/440V kW 15
trifase AC23A
220/230V kW 30
380/440V kW 45
500/690V kW 37
monofase AC23A
110V kW 5
220/230V kW 11
380/440V kW 15
Corrente nominale di impiego in DC
DC21A
48V A 125
60V A 80
110V A 10
220V A 1.2
DC23A (poli in serie)
24V A 125 (1)
48V A 125 (2)
60V A 125 (3)
110V A 50 (3)
220V A 20 (4)
DC13
24V A 125
48V A 100
60V A 50
110V A 4
Potenza dissipata W 6.3
Caratteristiche meccaniche
Attacchi vite M2X5
Coppia di serraggio terminali max Nm 2
Sezione dei conduttori
AWG – Cavo rigido
min AWG 14
max AWG 1/0
AWG – Cavo flessibile
min AWG 14
max AWG 1/0
Sezione dei conduttori (IEC) – Cavo flessibile
min mm 2.5
max mm 50
Sezione dei conduttori (IEC) – Cavo rigido
min mm 2.5
max mm 50
Durata meccanica cycles 1X10
Dati tecnici UL
Interruttori per motori a comando diretto
Per motore trifase
120V HP 15
240V HP 25
480V HP 50
600V HP 40
Per motore monofase
120V HP 5
240V HP 15
Condizioni ambientali
Temperatura
Temperatura di impiego
min C -25
max C +55
Temperatura di stoccaggio
min C -40
max C +70
Tolleranze e protezioni
Grado di protezione IP frontale IP40
Grado di protezione Terminali IP00
Classificazione ETIM
ETIM 8.0 EC001105 – interruttore
