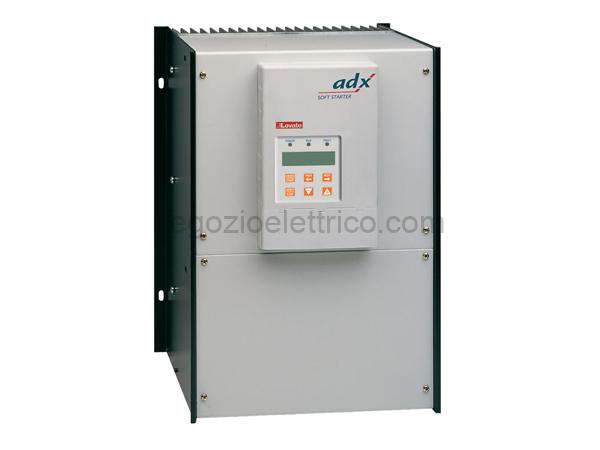

LOV51ADX0310 soft starter 310a 415v 3 fasi -no bypass

Descrizione

Scheda Tecnica
Denominazione Soft starter
del prodotto
Tipo ADX
Tipo motore Asincrono trifase
Caratteristiche elettriche
Alimentazione
Tipologia di Trifase
rete
Tensione V 208415 VAC 10%
nominale
tensione
ausiliaria 208240VAC 10%
(US)
Frequenza Hz 50/60
nominale
Corrente
nominale A 310
avviatore Ie
Potenza nominale motore
Dati IEC (T40C)
230VAC kW 90
400VAC kW 160
500VAC KW 200
Dati UL (T40C)
220-240VAC HP 100
380-415VAC HP 150
440-480VAC HP 250
Numero di fasi N3
controllate
Bypass integrato No, predisposto per contattore di bypass esterno
Sistema di Forzato
raffreddamento
Interfaccia di programmazione
Display LCD retroilluminato 2×16 caratteri
Programmazione No
con NFC
Porta ottica No
Regolazioni di avviamento e arresto
Avviamento Rampa di coppia o tensione con limitazione di corrente
Arresto Rampa di coppia, rampa di tensione, arresto a ruota libera
Frenatura DC dinamico con rel esterno
Protezioni
Protezione
alimentazione Tensione troppo bassa
ausiliaria
Protezione Nessuna alimentazione, perdita di fase, sequenza di fase, frequenza
alimentazione fuori limite, tensione minima e massima
Sovraccarico all’avviamento (classe di scatto 2, 10A, 10, 15, 20, 25,
Protezione 30, 35 e 40), sovraccarico durante la marcia (classe di scatto 2, 10A,
motore 10, 15, 20, 25 e 30), rotore bloccato, corrente asimmetria, coppia
minima (marcia a secco), sovratemperatura, avvia
Protezione Sovracorrente, sovratemperatura, guasto bypass, fase in corto, guasto
avviatore sensore di temperatura, richiesta di manutenzione
Ingressi e Uscite
Ingressi digitali
Numero di
ingressi n3 (2 digital inputs + 1 digital/analog input)
digit.
Tipo ingressi 24VDC (non necessita di alimentatore esterno)
digit.
Funzioni 1 ingresso per avviamento, 1 ingresso programmabile (stop, arresto
ingressi ruota libera, allarme esterno, preriscaldamento motore, comando
digit. locale, inibizione allarmi, riarmo manuale protezione termica motore,
blocco tastiera, secondo motore), 1 ingresso programmab
Ingressi analogici
Numero di
ingressi n1 (digital/analog)
analog.
Tipo ingressi 0-10VDC (0-20mA con resistenza esterna 500)
analog.
Funzioni Protezione motore tramite sonde PTC, rampa di accelerazione e / o
ingressi decelerazione tramite ingresso analogico, soglie ingresso analogico
analog. per avviamento e arresto motore, soglie ingresso analogico per
abilitazione e disabilitazione rel programmabili, soglie i
Uscite digitali
Numero di n4
uscite digit.
Configurazione 3 x 1 NO (SPST) + 1 C/O (SPDT) Ratings: 5A 250VAC AC1, 2A 250VAC AC15
uscite digit.
Uscita C / O per allarme globale, 3 uscite 1NO programmabili (OFF,
Funzioni motore alimentato, velocit massima, frenatura, limite di corrente,
uscite digit. servizio richiesto, avviamento in cascata, soglie di ingresso
programmabili, allarme Axx)
Usctite analogiche
Numero di n1
uscite analog.
Tipo uscite 0 … 20mA, 4 … 20mA (0 … 10V con resistenza esterna 500)
analog.
Funzioni Corrente, coppia, stato termico del motore, fattore di potenza e
uscite analog. potenza attiva
Condizioni ambientali
Temperatura
Temperatura di impiego
min -10
max + 55 C (con declassamento corrente> 45 C di 1,5% / C)
Temperatura di stoccaggio
min -30
max +70
Altitudine m 1000 senza declassamento (oltre 1000mt con declassamento corrente di
massima 0,5% / 100m)
Umidit % 95% senza condensa o gocciolamento
relativa
Grado di 3
inquinamento
Custodia
Montaggio Fissaggio a vite
Grado di IP00
protezione IP
Dimensioni (L x mm 640 x 600 x 380
A x P)
Peso prodotto Kg 48.9
Classificazione ETIM
ETIM 8.0 EC000640 – Starter progressivo
