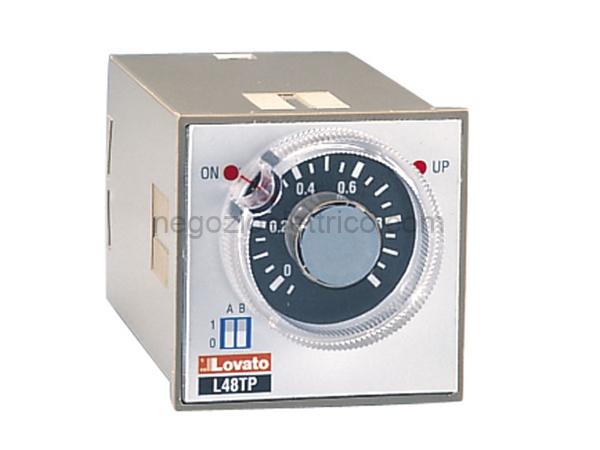

LOV31L48TPS240 temporizzatore multiscala s 24/240v

Descrizione

Scheda Tecnica
Denominazione del Temporizzatori
prodotto
Tipo L48TP
Caratteristiche generali
Descrizione Ritardo all’eccitazione, multiscala, multitensione versione
plug-in
Funzione Eccitazione ritardata
Alimentazione
Tensione nominale 24VAC/DC o 110VAC o 220240VAC
di ausiliaria Us
Frequenza Hz 50/60
nominale
Campo di
funzionamento 0.85…1.1 Us
tensione
Potenza massima
assorbita / W 6VA
dissipata
Immunit alle ms 40
microinterruzioni
Circuito di temporizzazione
Campi di Multiscala 0,3 3 s / 1,2 12 s / 10 100 s / 7,8 780 s
regolazione tempo
Errore di % 5
impostazione
Errore di % 0.5
ripetibilit
Errore variazioni % 0.5
di tensione
Tempo di ripristino
Durante la ms 100
temporizzazione
A tempo scaduto ms 65
Uscite a rel
Numero di rel N 1
Configurazione 1 ritardato in scambio
contatti
Massima tensione VAC 250
di commutazione
Corrente
convenzionale A 5
termica in aria
libera Ith IEC
Designazione
secondo UL/CSA e B300
IEC/EN 60947-5-1
Isolamento (ingresso-uscita)
Tensione nominale V 250
di isolamento Ui
Tensione di
tenuta alla kV 2
frequenza di
esercizio
Manovre
Durata meccanica cycles 30000000
Durata elettrica
(con carico cycles 100000
nominale)
Condizioni ambientali
Temperatura
Temperatura di impiego
min C -10
max C +60
Temperatura di stoccaggio
min C -30
max C +80
Custodia
Materiale Poliammide autoestinguente
Montaggio Plug-in housing with 8-pin socket
Grado di IP40 on front, IP20 terminals
protezione
Dimensioni (L x A mm 48 x 48 x 90
x P)
Peso prodotto g 124
Classificazione ETIM
ETIM 8.0 EC001439 – Rel a tempo
