Descrizione
Scheda Tecnica

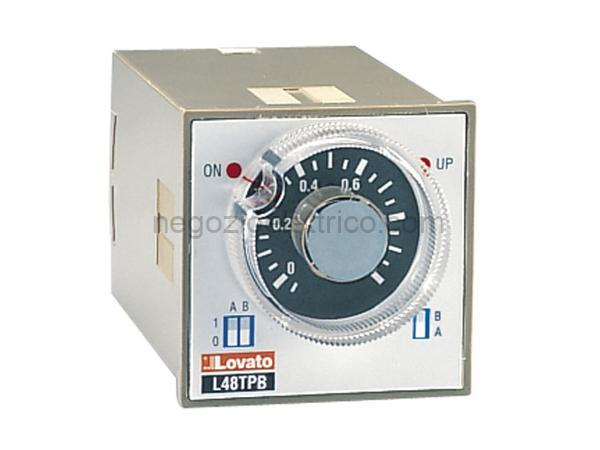

Denominazione del Temporizzatori
prodotto
Tipo L48TPB
Caratteristiche generali
Descrizione Ritardo all’eccitazione, multiscala, multitensione
versione plug-in
Funzione Eccitazione ritardata
Alimentazione
Tensione nominale 24VAC/DC
di ausiliaria Us
Frequenza nominale Hz 50/60
Campo di
funzionamento 0.85…1.1 Us
tensione
Potenza massima
assorbita / W 6VA
dissipata
Immunit alle ms 40
microinterruzioni
Circuito di temporizzazione
Campi di Multiscala 0.051s / 0.110s / 0.61min /
regolazione tempo 6s10min
Errore di % 5
impostazione
Errore di % 0.5
ripetibilit
Errore variazioni % 0.5
di tensione
Tempo di ripristino
Durante la ms 100
temporizzazione
A tempo scaduto ms 65
Uscite a rel
Numero di rel N 2
Configurazione 2 rit. o 1 rit.+1 ist.
contatti
Massima tensione VAC 250
di commutazione
Corrente
convenzionale A 5
termica in aria
libera Ith IEC
Designazione
secondo UL/CSA e B300
IEC/EN 60947-5-1
Isolamento (ingresso-uscita)
Tensione nominale V 250
di isolamento Ui
Tensione di tenuta
alla frequenza di kV 2
esercizio
Manovre
Durata meccanica cycles 30000000
Durata elettrica
(con carico cycles 100000
nominale)
Condizioni ambientali
Temperatura
Temperatura di impiego
min C -10
max C +60
Temperatura di stoccaggio
min C -30
max C +80
Custodia
Materiale Poliammide autoestinguente
Montaggio Plug-in housing with 8-pin socket
Grado di IP40 on front, IP20 terminals
protezione
Dimensioni (L x A mm 48 x 48 x 90
x P)
Peso prodotto g 124
Classificazione ETIM
ETIM 8.0 EC001439 – Rel a tempo
