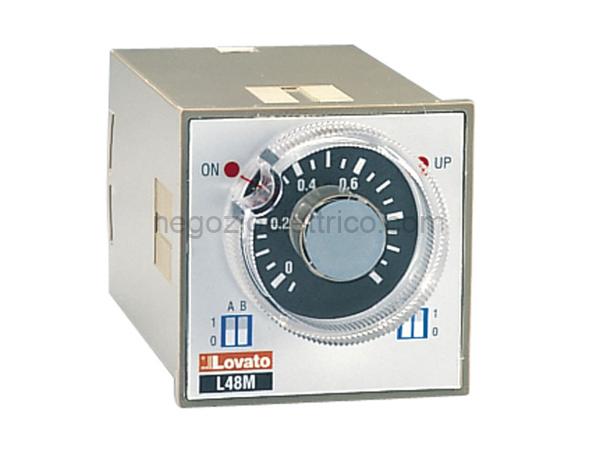

LOV31L48MM240 temporizzatore multif.multisc. m 24/240v

Descrizione

Scheda Tecnica
Denominazione del Temporizzatori
prodotto
Tipo L48M
Caratteristiche generali
Descrizione Temporizzatore multifunzione, multiscala, multitensione
Funzione Ritardo alleccitazione con rel a riposo, ritardo alleccitazione con rel
energizzato, intermittenza con inizio pausa, intermittenza con inizio lavoro.
Alimentazione
Tensione nominale di alimentazione ausiliaria Us
AC
min VAC 24
max VAC 240
DC
min VDC 24
max VDC 240
Frequenza Hz 50/60
nominale
Campo di
funzionamento 0.85…1.1 Us
tensione
Potenza massima
assorbita / W 6VA
dissipata
Immunit alle ms 40
microinterruzioni
Circuito di temporizzazione
Campi di Multiscala 0.051s / 0.110s / 0.6s1min / 6s10min
regolazione tempo
Errore di % 5
impostazione
Errore di % 0.5
ripetibilit
Errore variazioni % 0.5
di tensione
Tempo di ripristino
Durante la ms 100
temporizzazione
A tempo scaduto ms 65
Uscite a rel
Numero di rel N 2
Configurazione 2 ritardato in scambio
contatti
Massima tensione VAC 250
di commutazione
Corrente
convenzionale A 5
termica in aria
libera Ith IEC
Designazione
secondo UL/CSA e B300
IEC/EN 60947-5-1
Isolamento (ingresso-uscita)
Tensione nominale V 250
di isolamento Ui
Tensione di
tenuta alla kV 2
frequenza di
esercizio
Manovre
Durata meccanica cycles 30000000
Durata elettrica
(con carico cycles 100000
nominale)
Condizioni ambientali
Temperatura
Temperatura di impiego
min C -10
max C +60
Temperatura di stoccaggio
min C -30
max C +80
Custodia
Materiale Poliammide autoestinguente

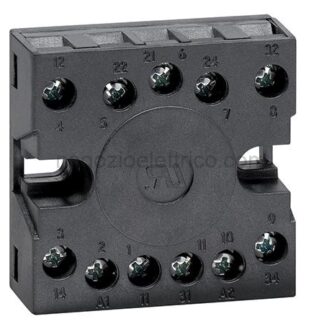

Montaggio Plug-in housing with 11-pin socket
Grado di IP40 on front, IP20 terminals
protezione
Dimensioni (L x A mm 48 x 48 x 90
x P)
Peso prodotto g 135
Classificazione ETIM
ETIM 8.0 EC001439 – Rel a tempo
