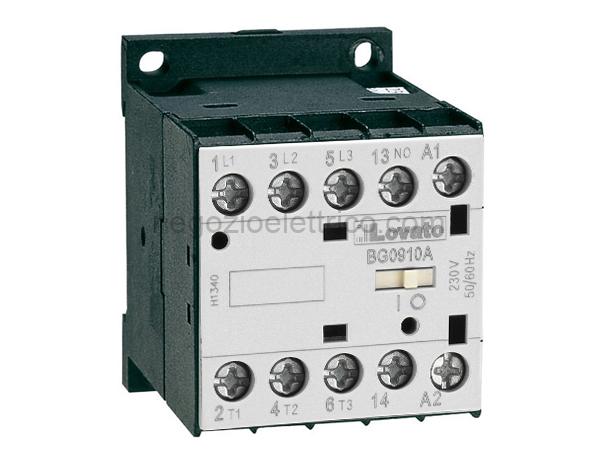

LOV11BG1210A024 contattore 3p+1no 12a ac3

Descrizione

Scheda Tecnica
Denominazione del prodotto Contattore di potenza
Tipo BG12
Caratteristiche dei contatti
Numero di poli nr. 3
Tensione nominale di isolamento IEC/ V 690
EN
Tensione nominale di tenuta ad kV 6
impulso (Uimp)
Frequenza di impiego
min Hz 25
max Hz 400
Corrente convenzionale termica in A 20
aria libera Ith IEC
Corrente di impiego Ie
AC-1 (40C) A 20
AC-3 (440V 55C) A 12
AC-4 (400V) A 4.8
Potenza nominale AC-3 (T55C)
230V kW 3.2
400V kW 5.7
415V kW 6.2
440V kW 5.5
500V kW 5
690V kW 5
Potenza nominale AC-1 (T40C)
230V kW 8
400V kW 14
500V kW 16
690V kW 22
Corrente max Ie in DC1 con L/R 1ms con 1 poli in serie
24V A 12
48V A 10
75V A 4
110V A 3
220V A
Corrente max Ie in DC1 con L/R 1ms con 2 poli in serie
24V A 15
48V A 14
75V A 9
110V A 8
220V A
Corrente max Ie in DC1 con L/R 1ms con 3 poli in serie
24V A 16
48V A 16
75V A 10
110V A 10
220V A 2
Corrente max Ie in DC1 con L/R 1ms con 4 poli in serie
24V A
48V A
75V A
110V A
220V A
Corrente max Ie in DC3-DC5 con L/R 15ms con 1 poli in serie
24V A 7
48V A 6
75V A 2
110V A 1
220V A
Corrente max Ie in DC3-DC5 con L/R 15ms con 2 poli in serie
24V A 8
48V A 8
75V A 5
110V A 4
220V A
Corrente max Ie in DC3-DC5 con L/R 15ms con 3 poli in serie
24V A 10
48V A 10
75V A 6
110V A 5
220V A 0,8
Corrente max Ie in DC3-DC5 con L/R 15ms con 4 poli in serie
24V A
48V A
75V A
110V A
220V A
Corrente di breve durata ammissibile A 96
10s (IEC/EN 60947-1)
Fusibile di protezione
gG (IEC) A 20
aM (IEC) A 16
Potere di chiusura (valore efficace) A 120
Potere di apertura alla tensione
440V A 96
500V A 72
690V A 72
Resistenza per polo (valore medio) m 10
Potenza dissipata per polo (valori medi)
Ith W 4
AC3 W 1.44
Coppia di serraggio terminali
min Nm 0.8
max Nm 1
min Ibin 0.59
max Ibin 0.74
Coppia di serraggio terminali bobina
min Nm 0.8
max Nm 1
min Ibft 0.8
max Ibft 0.74
Numero max conduttori installabili nr. 2
contemporaneamente
Sezione dei conduttori
Flessibili senza terminale
min mm 0.75
max mm 2.5
Flessibili con terminale
min mm 1.5
max mm 2.5
Flessibile con terminale a forcella
min mm 1.5
max mm 2.5
Protezione terminali di potenza IP20 when wired
secondo IEC/EN 60529
Caratteristiche meccaniche
Posizione di montaggio
Normale Piano verticale
Ammessa 30
Fissaggio A vite / guida DIN 35mm
Peso prodotto g 180
Caratteristiche dei contatti ausiliari incorporati
Tipo di contatto 1 NA
Corrente convenzionale termica Ith A 10
Designazione secondo IEC/EN 60947-5-1 A600 – Q600
Corrente di impiego AC15
230V A 3
400V A 1.9
500V A 1.4
Corrente di impiego DC12
110V A 2.9
Corrente di impiego DC13
24V A 2.9
48V A 1.4
60V A 1.2
110V A 0.6
125V A 0.55
220V A 0.3
600V A 0.1
Manovre
Durata meccanica cycles 20000000
Durata elettrica cycles 500000
Informazioni relative alla sicurezza
Performance level B10d secondo EN/ISO 13849-1
Carico nominale cycles 500000
A vuoto cycles 20000000
Contatto speculare secondo IEC 60947- yes
4-1
Compatibilit EMC secondo EN 60947-1 Yes
Comando bobina AC
Tensione nominale a 50/60Hz V 24
Limiti di funzionamento
Bobina a 50/60Hz alimentata a 50Hz
Chiusura
min %Us 75
max %Us 115
Rilascio
min %Us 20
max %Us 55
Bobina a 50/60Hz alimentata a 60Hz
Chiusura
min %Us 80
max %Us 115
Rilascio
min %Us 20
max %Us 55
Assorbimento medio a 20C
Bobina a 50/60Hz alimentata a 50Hz
Spunto VA 30
Servizio VA 4
Bobina a 50/60Hz alimentata a 60Hz
Spunto VA 25
Servizio VA 3
Bobina a 60Hz alimentata a 60Hz
Spunto VA 30
Servizio VA 4
Dissipazione a 20C 50Hz W 0.95
Frequenza massima dei cicli
Manovra meccanica cycles/h 3600
Tempi di manovra
Tempi medi con comando a Us
in AC
Chiusura NA
min ms 12
max ms 21
Rilascio NA
min ms 9
max ms 18
Chiusura NC
min ms 17
max ms 26
Rilascio NC
min ms 7
max ms 17
in DC
Chiusura NA
min ms 18
max ms 25
Rilascio NA
min ms 2
max ms 3
Chiusura NC
min ms 3
max ms 5
Rilascio NC
min ms 11
max ms 17
Dati tecnici UL
Full-load current (FLA) per motore trifase
a 480V A 11
a 600V A 11
Potenza meccanica erogata con
Motore monofase in AC
110/120V HP 0.5
230V HP 1.5
Motore trifase in AC
200/208V HP 3
220/230V HP 3
460/480V HP 7.5
575/600V HP 10
Classificazione dei contatti A600 – Q600
ausuliari secondo UL
General USE
Contattore
AC A 20
Condizioni ambientali
Temperatura
Temperatura di impiego
min C -40
max C 60
Temperatura di stoccaggio
min C -55
max C 70
Altitudine massima m 3000
Tolleranze e protezioni
Grado di inquinamento 3
Classificazione ETIM
ETIM 8.0 EC000066 – Contatto per
commutazione in C.A.
