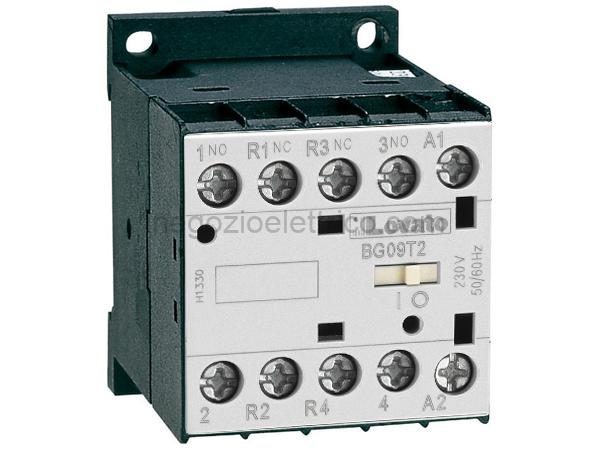

LOV11BG09T2D024 contattore 4p 2no+2nc 20a

Descrizione

Scheda Tecnica
Denominazione del prodotto Contattore ausiliario
Tipo BG09
Caratteristiche dei contatti
Numero di poli nr. 4
Tensione nominale di isolamento IEC/ V 690
EN
Tensione nominale di tenuta ad kV 6
impulso (Uimp)
Frequenza di impiego
min Hz 25
max Hz 400
Corrente convenzionale termica in A 20
aria libera Ith IEC
Corrente di impiego Ie
AC-1 (40C) A 20
AC-1 (55C) A 18
AC-1 (70C) A 15
AC-3 (440V 55C) A 9
AC-4 (400V) A 4
Potenza nominale AC-1 (T40C)
230V kW 8
400V kW 14
500V kW 16
690V kW 22
Corrente di breve durata ammissibile A 96
10s (IEC/EN 60947-1)
Fusibile di protezione
gG (IEC) A 20
aM (IEC) A 10
Potere di chiusura (valore efficace) A 92
Potere di apertura alla tensione
440V A 72
500V A 72
690V A 72
Resistenza per polo (valore medio) m 10
Potenza dissipata per polo (valori medi)
Ith W 4
AC3 W 0.8
Coppia di serraggio terminali
min Nm 0.8
max Nm 1
min Ibin 0.6
max Ibin 0.7
Coppia di serraggio terminali bobina
min Nm 0.8
max Nm 1
min Ibft 0.59
max Ibft 0.74
Numero max conduttori installabili nr. 2
contemporaneamente
Sezione dei conduttori
Flessibili senza terminale
min mm 0.8
max mm 2.5
Flessibili con terminale
min mm 1.5
max mm 2.5
Flessibile con terminale a forcella
min mm 1.5
max mm 2.5
Protezione terminali di potenza IP20
secondo IEC/EN 60529
Caratteristiche meccaniche
Posizione di montaggio
Normale Piano verticale
Ammessa 30
Fissaggio A vite / guida DIN 35mm
Peso prodotto g 200
Caratteristiche dei contatti ausiliari incorporati
Tipo di contatto 1 NA
Corrente convenzionale termica Ith A 10
Designazione secondo IEC/EN 60947-5-1 Q600
Corrente di impiego DC12
110V A 2.9
Corrente di impiego DC13
24V A 2.9
48V A 1.4
60V A 1.1
125V A 0.3
220V A 0.1
600V A 0.6
Manovre
Durata meccanica cycles 20000000
Durata elettrica cycles 500000
Informazioni relative alla sicurezza
Performance level B10d secondo EN/ISO 13849-1
Carico nominale cycles 500000
A vuoto cycles 20000000
Contatto speculare secondo IEC 60947- Si
4-1
Compatibilit EMC secondo EN 60947-1 Si
Comando bobina DC
Tensione nominale di comando V 24
Limiti di funzionamento
Chiusura
min %Us 75
max %Us 115
Rilascio
min %Us 10
max %Us 25
Assorbimento medio a 20C
Spunto W 3.2
Servizio W 3.2
Frequenza massima dei cicli
Manovra meccanica cycles/h 3600
Tempi di manovra
Tempi medi con comando a Us
in AC
Chiusura NA
min ms 12
max ms 21
Rilascio NA
min ms 9
max ms 18
Chiusura NC
min ms 17
max ms 26
Rilascio NC
min ms 7
max ms 17
in DC
Chiusura NA
min ms 18
max ms 25
Rilascio NA
min ms 2
max ms 3
Chiusura NC
min ms 3
max ms 5
Rilascio NC
min ms 11
max ms 17
Dati tecnici UL
Full-load current (FLA) per motore trifase
a 480V A 7.6
a 600V A 6.1
Potenza meccanica erogata con
Motore monofase in AC
110/120V HP 0.5
230V HP 1.5
Motore trifase in AC
200/208V HP 2
220/230V HP 3
460/480V HP 5
575/600V HP 5
General USE
Contattore
AC A 20
Condizioni ambientali
Temperatura
Temperatura di impiego
min C -40
max C 60
Temperatura di stoccaggio
min C -55
max C 70
Altitudine massima m 3000
Tolleranze e protezioni
Grado di inquinamento 3
Classificazione ETIM
ETIM 8.0 EC000066 – Contatto per
commutazione in C.A.
