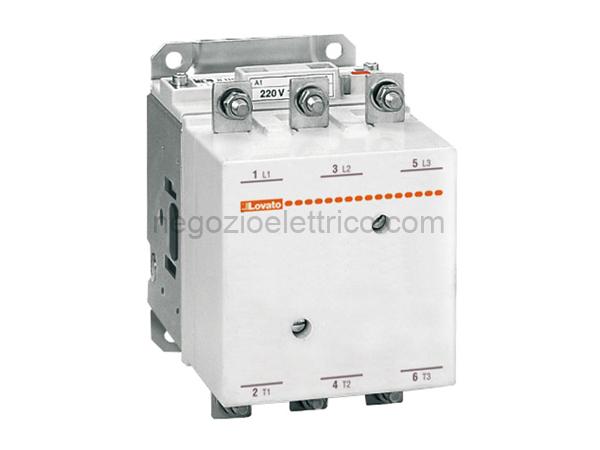

LOV11B50000220 contattore 3p 520a ac3

Descrizione

Scheda Tecnica
Denominazione del prodotto Contattore di potenza
Tipo B500
Caratteristiche dei contatti
Numero di poli nr. 3
Tensione nominale di isolamento IEC/ V 1000
EN
Tensione nominale di tenuta ad kV 8
impulso (Uimp)
Frequenza di impiego
min Hz 25
max Hz 400
Corrente convenzionale termica in A 700
aria libera Ith IEC
Corrente di impiego Ie
AC-1 (40C) A 700
AC-1 (55C) A 550
AC-1 (70C) A 500
AC-3 (440V 55C) A 520
AC-4 (400V) A 175
Potenza nominale AC-3 (T55C)
230V kW 156
400V kW 290
415V kW 306
440V kW 328
500V kW 367
690V kW 416
1000V kW 312
Potenza nominale AC-1 (T40C)
230V kW 252
400V kW 438
500V kW 575
690V kW 755
Corrente max Ie in DC1 con L/R 1ms con 1 poli in serie
75V A 650
110V A 320
220V A —
330V A —
460V A —
Corrente max Ie in DC1 con L/R 1ms con 2 poli in serie
75V A 650
110V A 550
220V A 450
330V A —
460V A —
Corrente max Ie in DC1 con L/R 1ms con 3 poli in serie
75V A 650
110V A 600
220V A 600
330V A 450
460V A —
Corrente max Ie in DC1 con L/R 1ms con 4 poli in serie
75V A 650
110V A 600
220V A 600
330V A 600
460V A 450
Corrente max Ie in DC3-DC5 con L/R 15ms con 1 poli in serie
75V A 550
110V A 320
220V A —
330V A —
460V A —
Corrente max Ie in DC3-DC5 con L/R 15ms con 2 poli in serie
75V A 550
110V A 550
220V A 450
330V A —
460V A —
Corrente max Ie in DC3-DC5 con L/R 15ms con 3 poli in serie
75V A 550
110V A 550
220V A 550
330V A 450
460V A —
Corrente max Ie in DC3-DC5 con L/R 15ms con 4 poli in serie
75V A 550
110V A 550
220V A 550
330V A 450
460V A 450
Corrente di breve durata ammissibile A 4050
10s (IEC/EN 60947-1)
Fusibile di protezione
gG (IEC) A 800
aM (IEC) A 500
Potere di chiusura (valore efficace) A 6300
Potere di apertura alla tensione
440V A 6300
500V A 5600
690V A 5000
Resistenza per polo (valore medio) m 0.14
Potenza dissipata per polo (valori medi)
Ith W 68.6
AC3 W 35
Coppia di serraggio terminali
min Nm 35
max Nm 35
min Ibin 25.8
max Ibin 25.8
Coppia di serraggio terminali bobina
min Nm 1
max Nm 1
min Ibft 0.74
max Ibft 0.74
Numero max conduttori installabili nr. 2
contemporaneamente
Protezione terminali di potenza IP00
secondo IEC/EN 60529
Caratteristiche meccaniche
Posizione di montaggio
Normale Piano verticale
Ammessa 30
Fissaggio A vite
Peso prodotto g 1808
Manovre
Durata meccanica cycles 5000000
Durata elettrica cycles 700000
Informazioni relative alla sicurezza
Performance level B10d secondo EN/ISO 13849-1
Carico nominale cycles 700000
A vuoto cycles 5000000
Contatto speculare secondo IEC 60947- yes
4-1
Compatibilit EMC secondo EN 60947-1 yes
Comando bobina AC
Tensione nominale a 50/60Hz, 60Hz
min V 220
max V 240
Limiti di funzionamento
Bobina a 50/60Hz alimentata a 50Hz
Chiusura
min %Us 80
max %Us 110
Rilascio
min %Us 20
max %Us 60
Bobina a 50/60Hz alimentata a 60Hz
Chiusura
min %Us 80
max %Us 110
Rilascio
min %Us 20
max %Us 60
Bobina a 60Hz alimentata a 60Hz
Chiusura
min %Us 80
max %Us 110
Rilascio
min %Us 20
max %Us 60
Assorbimento medio a 20C
Bobina a 50/60Hz alimentata a 50Hz
Spunto VA 400
Servizio VA 18
Bobina a 50/60Hz alimentata a 60Hz
Spunto VA 400
Servizio VA 18
Dissipazione a 20C 50Hz W 18
Comando bobina DC
Tensione nominale di comando
min V 220
max V 240
Limiti di funzionamento
Chiusura
min %Us 80
max %Us 110
Rilascio
min %Us 20
max %Us 60
Assorbimento medio a 20C
Spunto W 400
Servizio W 18
Frequenza massima dei cicli
Manovra meccanica cycles/h 1200
Tempi di manovra
Tempi medi con comando a Us
in AC
Chiusura NA
min ms 110
max ms 180
Rilascio NA
min ms 60
max ms 100
in DC
Chiusura NA
min ms 110
max ms 180
Rilascio NA
min ms 60
max ms 100
Dati tecnici UL
General USE
Contattore
AC A 700
Condizioni ambientali
Temperatura
Temperatura di impiego
min C -50
max C 70
Temperatura di stoccaggio
min C -60
max C 80
Altitudine massima m 3000
Tolleranze e protezioni
Grado di inquinamento 3
Classificazione ETIM
ETIM 8.0 EC000066 – Contatto per
commutazione in C.A.
