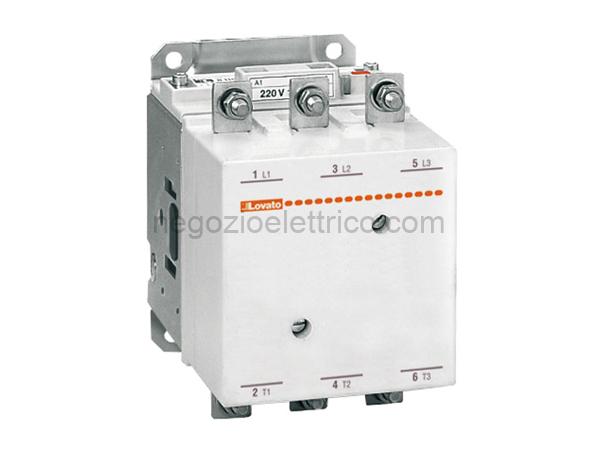

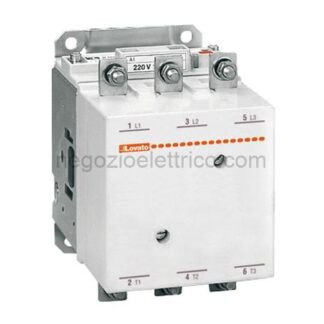

LOV11B40000220 contattore 3p 420a ac3

Descrizione

Scheda Tecnica
Denominazione del prodotto Contattore di potenza
Tipo B400
Caratteristiche dei contatti
Numero di poli nr. 3
Tensione nominale di isolamento IEC/ V 1000
EN
Tensione nominale di tenuta ad kV 8
impulso (Uimp)
Frequenza di impiego
min Hz 25
max Hz 400
Corrente convenzionale termica in A 550
aria libera Ith IEC
Corrente di impiego Ie
AC-1 (40C) A 550
AC-1 (55C) A 430
AC-1 (70C) A 360
AC-3 (440V 55C) A 420
AC-4 (400V) A 133
Potenza nominale AC-3 (T55C)
230V kW 130
400V kW 225
415V kW 247
440V kW 263
500V kW 271
690V kW 352
1000V kW 208
Potenza nominale AC-1 (T40C)
230V kW 200
400V kW 345
500V kW 452
690V kW 598
Corrente max Ie in DC1 con L/R 1ms con 1 poli in serie
75V A 400
110V A 250
220V A —
330V A —
460V A —
Corrente max Ie in DC1 con L/R 1ms con 2 poli in serie
75V A 400
110V A 400
220V A 350
330V A —
460V A —
Corrente max Ie in DC1 con L/R 1ms con 3 poli in serie
75V A 400
110V A 400
220V A 400
330V A 350
460V A —
Corrente max Ie in DC1 con L/R 1ms con 4 poli in serie
75V A 400
110V A 400
220V A 400
330V A 400
460V A 350
Corrente max Ie in DC3-DC5 con L/R 15ms con 1 poli in serie
75V A 350
110V A 200
220V A —
330V A —
460V A —
Corrente max Ie in DC3-DC5 con L/R 15ms con 2 poli in serie
75V A 350
110V A 350
220V A 280
330V A —
460V A —
Corrente max Ie in DC3-DC5 con L/R 15ms con 3 poli in serie
75V A 350
110V A 350
220V A 350
330V A 280
460V A —
Corrente max Ie in DC3-DC5 con L/R 15ms con 4 poli in serie
75V A 350
110V A 350
220V A 350
330V A 280
460V A 280
Corrente di breve durata ammissibile A 3600
10s (IEC/EN 60947-1)
Fusibile di protezione
gG (IEC) A 630
aM (IEC) A 400
Potere di chiusura (valore efficace) A 4200
Potere di apertura alla tensione
440V A 4000
500V A 3400
690V A 3360
Resistenza per polo (valore medio) m 0.2
Potenza dissipata per polo (valori medi)
Ith W 52
AC3 W 32
Coppia di serraggio terminali
min Nm 35
max Nm 35
min Ibin 25.8
max Ibin 25.8
Coppia di serraggio terminali bobina
min Nm 1
max Nm 1
min Ibft 0.74
max Ibft 0.74
Numero max conduttori installabili nr. 2
contemporaneamente
Protezione terminali di potenza IP00
secondo IEC/EN 60529
Caratteristiche meccaniche
Posizione di montaggio
Normale Piano verticale
Ammessa 30
Fissaggio A vite
Peso prodotto g 9600
Manovre
Durata meccanica cycles 10000000
Durata elettrica cycles 700000
Informazioni relative alla sicurezza
Performance level B10d secondo EN/ISO 13849-1
Carico nominale cycles 700000
A vuoto cycles 10000000
Contatto speculare secondo IEC 60947- yes
4-1
Compatibilit EMC secondo EN 60947-1 yes
Comando bobina AC
Tensione nominale a 50/60Hz, 60Hz
min V 220
max V 240
Limiti di funzionamento
Bobina a 50/60Hz alimentata a 50Hz
Chiusura
min %Us 80
max %Us 110
Rilascio
min %Us 20
max %Us 60
Bobina a 50/60Hz alimentata a 60Hz
Chiusura
min %Us 80
max %Us 110
Rilascio
min %Us 20
max %Us 60
Bobina a 60Hz alimentata a 60Hz
Chiusura
min %Us 80
max %Us 110
Rilascio
min %Us 20
max %Us 60
Assorbimento medio a 20C
Bobina a 50/60Hz alimentata a 50Hz
Spunto VA 300
Servizio VA 10
Bobina a 50/60Hz alimentata a 60Hz
Spunto VA 300
Servizio VA 10
Dissipazione a 20C 50Hz W 10
Comando bobina DC
Tensione nominale di comando
min V 220
max V 240
Limiti di funzionamento
Chiusura
min %Us 80
max %Us 110
Rilascio
min %Us 20
max %Us 60
Assorbimento medio a 20C
Spunto W 300
Servizio W 10
Frequenza massima dei cicli
Manovra meccanica cycles/h 2400
Tempi di manovra
Tempi medi con comando a Us
in AC
Chiusura NA
min ms 80
max ms 120
Rilascio NA
min ms 30
max ms 75
in DC
Chiusura NA
min ms 80
max ms 120
Rilascio NA
min ms 30
max ms 75
Dati tecnici UL
Full-load current (FLA) per motore trifase
a 480V A 414
a 600V A 382
Potenza meccanica erogata con
Motore trifase in AC
200/208V HP 125
220/230V HP 150
460/480V HP 350
575/600V HP 400
General USE
Contattore
AC A 550
Condizioni ambientali
Temperatura
Temperatura di impiego
min C -50
max C 70
Temperatura di stoccaggio
min C -60
max C 80
Altitudine massima m 3000
Tolleranze e protezioni
Grado di inquinamento 3
Classificazione ETIM
ETIM 8.0 EC000066 – Contatto per
commutazione in C.A.
