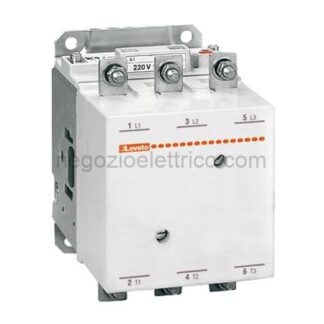

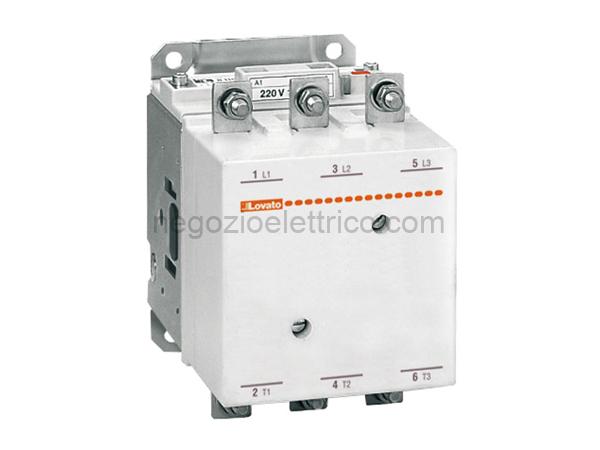

LOV11B31000110 contattore 3p 320a ac3

Descrizione

Scheda Tecnica
Denominazione del prodotto Contattore di potenza
Tipo B310
Caratteristiche dei contatti
Numero di poli nr. 3
Tensione nominale di isolamento IEC/ V 1000
EN
Tensione nominale di tenuta ad kV 8
impulso (Uimp)
Frequenza di impiego
min Hz 25
max Hz 400
Corrente convenzionale termica in A 450
aria libera Ith IEC
Corrente di impiego Ie
AC-1 (40C) A 450
AC-1 (55C) A 370
AC-1 (70C) A 300
AC-3 (440V 55C) A 320
AC-4 (400V) A 110
Potenza nominale AC-3 (T55C)
230V kW 100
400V kW 170
415V kW 188
440V kW 200
500V kW 213
690V kW 256
1000V kW 180
Potenza nominale AC-1 (T40C)
230V kW 158
400V kW 270
500V kW 350
690V kW 488
Corrente max Ie in DC1 con L/R 1ms con 1 poli in serie
75V A 375
110V A 195
220V A —
330V A —
460V A —
Corrente max Ie in DC1 con L/R 1ms con 2 poli in serie
75V A 375
110V A 350
220V A 300
330V A —
460V A —
Corrente max Ie in DC1 con L/R 1ms con 3 poli in serie
75V A 375
110V A 350
220V A 350
330V A 300
460V A —
Corrente max Ie in DC1 con L/R 1ms con 4 poli in serie
75V A 375
110V A 350
220V A 350
330V A 350
460V A 300
Corrente max Ie in DC3-DC5 con L/R 15ms con 1 poli in serie
75V A 310
110V A 170
220V A —
330V A —
460V A —
Corrente max Ie in DC3-DC5 con L/R 15ms con 2 poli in serie
75V A 310
110V A 290
220V A 230
330V A —
460V A —
Corrente max Ie in DC3-DC5 con L/R 15ms con 3 poli in serie
75V A 310
110V A 310
220V A 290
330V A 230
460V A —
Corrente max Ie in DC3-DC5 con L/R 15ms con 4 poli in serie
75V A 310
110V A 310
220V A 310
330V A 230
460V A 230
Corrente di breve durata ammissibile A 2900
10s (IEC/EN 60947-1)
Fusibile di protezione
gG (IEC) A 500
aM (IEC) A 400
Potere di chiusura (valore efficace) A 3150
Potere di apertura alla tensione
440V A 3000
500V A 2700
690V A 2520
Resistenza per polo (valore medio) m 0.2
Potenza dissipata per polo (valori medi)
Ith W 40.5
AC3 W 20
Coppia di serraggio terminali
min Nm 35
max Nm 35
min Ibin 25.8
max Ibin 25.8
Coppia di serraggio terminali bobina
min Nm 1
max Nm 1
min Ibft 0.74
max Ibft 0.74
Numero max conduttori installabili nr. 2
contemporaneamente
Protezione terminali di potenza IP00
secondo IEC/EN 60529
Caratteristiche meccaniche
Posizione di montaggio
Normale Piano verticale
Ammessa 30
Fissaggio A vite
Peso prodotto g 9650
Manovre
Durata meccanica cycles 10000000
Durata elettrica cycles 700000
Informazioni relative alla sicurezza
Performance level B10d secondo EN/ISO 13849-1
Carico nominale cycles 700000
A vuoto cycles 10000000
Contatto speculare secondo IEC 60947- yes
4-1
Compatibilit EMC secondo EN 60947-1 yes
Comando bobina AC
Tensione nominale a 50/60Hz, 60Hz
min V 110
max V 125
Limiti di funzionamento
Bobina a 50/60Hz alimentata a 50Hz
Chiusura
min %Us 80
max %Us 110
Rilascio
min %Us 20
max %Us 60
Bobina a 50/60Hz alimentata a 60Hz
Chiusura
min %Us 80
max %Us 110
Rilascio
min %Us 20
max %Us 60
Bobina a 60Hz alimentata a 60Hz
Chiusura
min %Us 80
max %Us 110
Rilascio
min %Us 20
max %Us 60
Assorbimento medio a 20C
Bobina a 50/60Hz alimentata a 50Hz
Spunto VA 300
Servizio VA 10
Bobina a 50/60Hz alimentata a 60Hz
Spunto VA 300
Servizio VA 10
Dissipazione a 20C 50Hz W 10
Comando bobina DC
Tensione nominale di comando
min V 110
max V 125
Limiti di funzionamento
Chiusura
min %Us 80
max %Us 110
Rilascio
min %Us 20
max %Us 60
Assorbimento medio a 20C
Spunto W 300
Servizio W 10
Frequenza massima dei cicli
Manovra meccanica cycles/h 2400
Tempi di manovra
Tempi medi con comando a Us
in AC
Chiusura NA
min ms 80
max ms 120
Rilascio NA
min ms 30
max ms 75
in DC
Chiusura NA
min ms 80
max ms 120
Rilascio NA
min ms 30
max ms 75
Dati tecnici UL
Full-load current (FLA) per motore trifase
a 480V A 301
a 600V A 289
Potenza meccanica erogata con
Motore trifase in AC
200/208V HP 100
220/230V HP 125
460/480V HP 250
575/600V HP 300
General USE
Contattore
AC A 450
Condizioni ambientali
Temperatura
Temperatura di impiego
min C -50
max C 70
Temperatura di stoccaggio
min C -60
max C 80
Altitudine massima m 3000
Tolleranze e protezioni
Grado di inquinamento 3
Classificazione ETIM
ETIM 8.0 EC000066 – Contatto per
commutazione in C.A.
