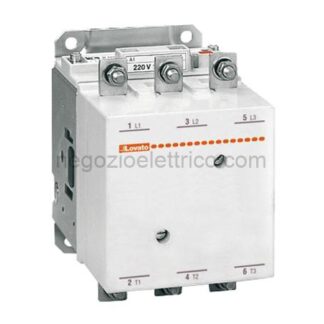

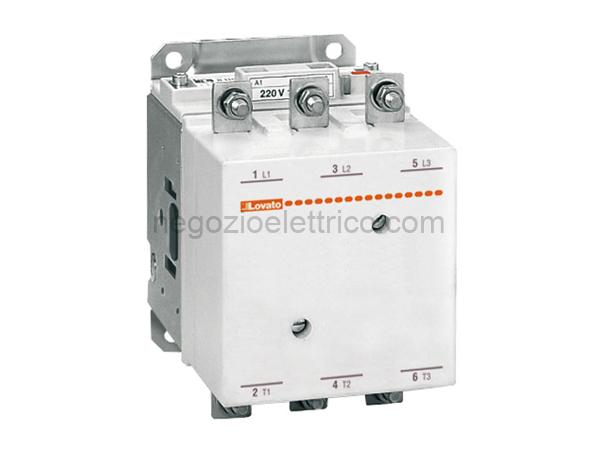

LOV11B25000110 contattore 3p 265a ac3

Descrizione

Scheda Tecnica
Denominazione del prodotto Contattore di potenza
Tipo B250
Caratteristiche dei contatti
Numero di poli nr. 3
Tensione nominale di isolamento IEC/ V 1000
EN
Tensione nominale di tenuta ad kV 8
impulso (Uimp)
Frequenza di impiego
min Hz 25
max Hz 400
Corrente convenzionale termica in A 350
aria libera Ith IEC
Corrente di impiego Ie
AC-1 (40C) A 350
AC-1 (55C) A 300
AC-1 (70C) A 250
AC-3 (440V 55C) A 265
AC-4 (400V) A 92
Potenza nominale AC-3 (T55C)
230V kW 83
400V kW 140
415V kW 155
440V kW 164
500V kW 176
690V kW 212
1000V kW 156
Potenza nominale AC-1 (T40C)
230V kW 124
400V kW 214
500V kW 282
690V kW 380
Corrente max Ie in DC1 con L/R 1ms con 1 poli in serie
75V A 350
110V A 160
220V A —
330V A —
460V A —
Corrente max Ie in DC1 con L/R 1ms con 2 poli in serie
75V A 350
110V A 300
220V A 250
330V A —
460V A —
Corrente max Ie in DC1 con L/R 1ms con 3 poli in serie
75V A 350
110V A 300
220V A 300
330V A 250
460V A —
Corrente max Ie in DC1 con L/R 1ms con 4 poli in serie
75V A 350
110V A 300
220V A 300
330V A 300
460V A 250
Corrente max Ie in DC3-DC5 con L/R 15ms con 1 poli in serie
75V A 280
110V A 150
220V A —
330V A —
460V A —
Corrente max Ie in DC3-DC5 con L/R 15ms con 2 poli in serie
75V A 280
110V A 250
220V A 200
330V A —
460V A —
Corrente max Ie in DC3-DC5 con L/R 15ms con 3 poli in serie
75V A 280
110V A 280
220V A 250
330V A 200
460V A —
Corrente max Ie in DC3-DC5 con L/R 15ms con 4 poli in serie
75V A 280
110V A 280
220V A 280
330V A 200
460V A 200
Corrente di breve durata ammissibile A 2200
10s (IEC/EN 60947-1)
Fusibile di protezione
gG (IEC) A 400
aM (IEC) A 250
Potere di chiusura (valore efficace) A 2750
Potere di apertura alla tensione
440V A 2500
500V A 2250
690V A 2200
Resistenza per polo (valore medio) m 0.2
Potenza dissipata per polo (valori medi)
Ith W 24.5
AC3 W 12.5
Coppia di serraggio terminali
min Nm 35
max Nm 35
min Ibin 25.8
max Ibin 25.8
Coppia di serraggio terminali bobina
min Nm 1
max Nm 1
min Ibft 0.74
max Ibft 0.74
Numero max conduttori installabili nr. 2
contemporaneamente
Protezione terminali di potenza IP00
secondo IEC/EN 60529
Caratteristiche meccaniche
Posizione di montaggio
Normale Piano verticale
Ammessa 30
Fissaggio A vite
Peso prodotto g 9640
Manovre
Durata meccanica cycles 10000000
Durata elettrica cycles 1000000
Informazioni relative alla sicurezza
Performance level B10d secondo EN/ISO 13849-1
Carico nominale cycles 1000000
A vuoto cycles 10000000
Contatto speculare secondo IEC 60947- yes
4-1
Compatibilit EMC secondo EN 60947-1 yes
Comando bobina AC
Tensione nominale a 50/60Hz, 60Hz
min V 110
max V 125
Limiti di funzionamento
Bobina a 50/60Hz alimentata a 50Hz
Chiusura
min %Us 80
max %Us 110
Rilascio
min %Us 20
max %Us 60
Bobina a 50/60Hz alimentata a 60Hz
Chiusura
min %Us 80
max %Us 110
Rilascio
min %Us 20
max %Us 60
Bobina a 60Hz alimentata a 60Hz
Chiusura
min %Us 80
max %Us 110
Rilascio
min %Us 20
max %Us 60
Assorbimento medio a 20C
Bobina a 50/60Hz alimentata a 50Hz
Spunto VA 300
Servizio VA 10
Bobina a 50/60Hz alimentata a 60Hz
Spunto VA 300
Servizio VA 10
Dissipazione a 20C 50Hz W 10
Comando bobina DC
Tensione nominale di comando
min V 110
max V 125
Limiti di funzionamento
Chiusura
min %Us 80
max %Us 110
Rilascio
min %Us 20
max %Us 60
Assorbimento medio a 20C
Spunto W 300
Servizio W 10
Frequenza massima dei cicli
Manovra meccanica cycles/h 2400
Tempi di manovra
Tempi medi con comando a Us
in AC
Chiusura NA
min ms 80
max ms 120
Rilascio NA
min ms 30
max ms 75
in DC
Chiusura NA
min ms 80
max ms 120
Rilascio NA
min ms 30
max ms 75
Dati tecnici UL
Full-load current (FLA) per motore trifase
a 480V A 240
a 600V A 242
Potenza meccanica erogata con
Motore trifase in AC
200/208V HP 75
220/230V HP 100
460/480V HP 20
575/600V HP 250
General USE
Contattore
AC A 350
Condizioni ambientali
Temperatura
Temperatura di impiego
min C -50
max C 70
Temperatura di stoccaggio
min C -60
max C 80
Altitudine massima m 3000
Tolleranze e protezioni
Grado di inquinamento 3
Classificazione ETIM
ETIM 8.0 EC000066 – Contatto per
commutazione in C.A.
