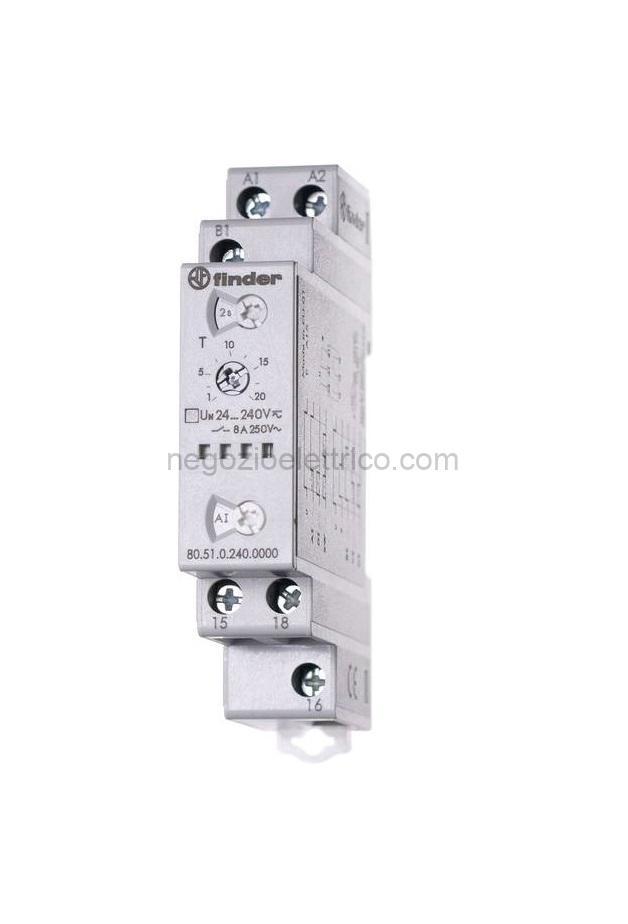

80.51 TEMPORIZZATORE MODULARE MULTIFUNZIONE
QUADRO FRONTALE A Impostazione scala tempi (Tmax) B Impostazione del tempo esatto (Tmin…Tmax) C LED D Selettore delle funzioni
TERMINALI PUSH-IN (COLLEGAMENTO)
2a Collegamento con cavo flessibile (senza cacciavite in caso di filo rigido)
2b Disconnessione del cavo
SCALE TEMPI
(Es. T=
10 min: impostare A=20 m e
B=10)
SCHEMI DI COLLEGAMENTO E FUNZIONI
NOTA Scale tempi e funzioni devono essere impostate prima di
alimentare il temporizzatore
4a Funzioni senza START esterno:
Start tramite contatto sull’alimentazione (A1).
AI Ritardo all’inserzione
DI Intervallo
SW Intermittenza simmetrica inizio ON
4b Funzioni con START esterno:
Start tramite contatto sul morsetto di controllo (B1)
BE Ritardo alla disinserzione con segnale di comando
CE Ritardo all’inserzione e alla disinserzione con segnale di comando
DE Intervallo istantaneo con il segnale di comando
4c Possibilità di comandare con lo stesso contatto sia lo Start al morsetto
B1 che un secondo carico: relè, teleruttore, ecc…
4d Con alimentazione DC, lo Start esterno (B1) va collegato al polo
positivo (secondo EN 6020
4-1)
4e Lo Start esterno (B1) può essere collegato ad una tensione diversa
da quella di alimentazione, esempio:
A1-A2 = 230 V AC
B1-A2 = 24 V DC
ALTRI DATI
Durata minima d’impulso: 50 ms.
Tempo di riassetto: 100 ms.
Montaggio su barra 35 mm (EN 60715).
CONDIZIONI DI FUNZIONAMENTO
Il timer, in conformità alla Direttiva Europea sulla EMC 2014/30/EC,
possiede un alto livello di immunità dai disturbi sia irradiati che
condotti, molto superiore ai requisiti previsti dalla Norma EN 6181
2-1.
Tuttavia fonti tipo trasformatori, motori, contattori, interruttori e relativi
cavi di potenza possono disturbare il funzionamento del dispositivo fino
a danneggiarlo irreversibilmente. Si raccomanda pertanto di limitare la
lunghezza dei cavi di collegamento e, se necessario, di proteggere il
temporizzatore con filtri RC, varistori e scaricatori di sovratensione.
